Page 95 - дсрт

95

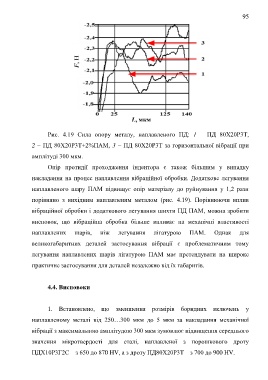

Рис. 4.19 Сила опору металу, наплавленого ПД: 1 – ПД 80Х20Р3Т,

2 – ПД 80Х20Р3Т+2%ПАМ, 3 – ПД 80Х20Р3Т за горизонтальної вібрації при

амплітуді 300 мкм.

Опір протидії проходження індентора є також більшим у випадку

накладання на процес наплавлення вібраційної обробки. Додаткове легування

наплавленого шару ПАМ підвищує опір матеріалу до руйнування у 1,2 рази

порівняно з вихідним наплавленим металом (рис. 4.19). Порівнюючи вплив

вібраційної обробки і додаткового легування шихти ПД ПАМ, можна зробити

висновок, що вібраційна обробка більше впливає на механічні властивості

наплавлених шарів, ніж легування лігатурою ПАМ. Однак для

великогабаритних деталей застосування вібрації є проблематичним тому

легування наплавлених шарів лігатурою ПАМ має претендувати на широке
практичне застосування для деталей незалежно від їх габаритів.

4.4. Висновоки

1. Встановлено, що зменшення розмірів боридних включень у

наплавленому металі від 250…300 мкм до 5 мкм за накладання механічної

вібрації з максимальною амплітудою 300 мкм зумовлює підвищення середнього

значення мікротвердості для сталі, наплавленої з порошкового дроту

ПДХ10Р3Г2С – з 650 до 870 HV, а з дроту ПД80Х20Р3Т – з 700 до 900 HV.
