Page 101 - дсрт

101
приблизно 5 мкм. Однак на поверхні наплавленого шару спостерігали

неглибокі, дрібні і нерівномірно розташовані подряпини від тертя. Це добре

узгоджується із рівномірністю зміни мікротвердості наплавленого металу та

наявністю в структурі зерен м‘якої феритної матриці, які сприяють релаксації

напружень в зоні контактування і таким чином запобігають викришуванню

твердих боридів, які і спричиняють глибокі ушкодження на поверхні тертя.

а б

в г

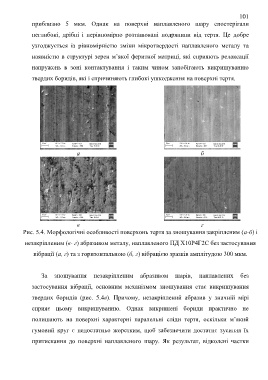

Рис. 5.4. Морфологічні особливості поверхонь тертя за зношування закріпленим (a-б) і

незакріпленим (в- г) абразивом металу, наплавленого ПД Х10Р4Г2С без застосування

вібрації (а, г) та з горизонтальною (б, г) вібрацією зразків амплітудою 300 мкм.

За зношування незакріпленим абразивом шарів, наплавлених без

застосування вібрації, основним механізмом зношування стає викришування

твердих боридів (рис. 5.4в). Причому, незакріплений абразив у значній мірі

сприяє цьому викришуванню. Однак викришені бориди практично не

полишають на поверхні характерні паралельні сліди тертя, оскільки м‘який

гумовий круг є недостатньо жорстким, щоб забезпечити достатнє зусилля їх

притискання до поверхні наплавленого шару. Як результат, відколені частки
