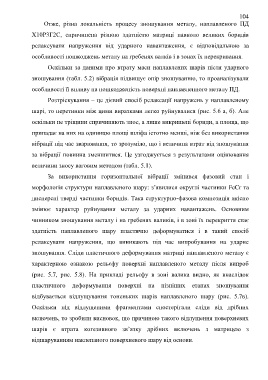

Page 104 - дсрт

104
Отже, різна локальність процесу зношування металу, наплавленого ПД

X10Р3Г2С, спричинена різною здатністю матриці навколо великих боридів

релаксувати напруження від ударного навантаження, є відповідальною за

особливості пошкоджень металу на гребенях валків і в зонах їх перекривання.

Оскільки за даними про втрату маси наплавлених шарів після ударного

зношування (табл. 5.2) вібрація підвищує опір зношуванню, то проаналізували

особливості її впливу на пошкодженість поверхні наплавленного металу ПД.

Розтріскування – це дієвий спосіб релаксації напружень у наплавленому

шарі, то перетинки між цими виразками легко руйнувалися (рис. 5.6 а, б). Але

оскільки не тріщини спричиняють знос, а лише викришені бориди, а площа, що

припадає на них на одиницю площі шліфа істотно менші, ніж без використання

вібрації під час зварювання, то зрозуміло, що і величина втрат від зношування

за вібрації повинна зменшитися. Це узгоджується з результатами оцінювання

величини зносу ваговим методом (табл. 5.1).

За використання горизонтальної вібрації змінився фазовий стан і

морфологія структури наплавленого шару: з‘явилися округлі частинки FeCr та

дисперсні тверді частинки боридів. Така структурно-фазова композиція якісно

змінює характер руйнування металу за ударних навантажень. Основним

чинником зношування металу і на гребенях валиків, і в зоні їх перекриття стає

здатність наплавленого шару пластично деформуватися і в такий спосіб

релаксувати напруження, що виникають під час випробування на ударне

зношування. Сліди пластичного деформування матриці наплавленого металу є

характерною ознакою рельєфу поверхні наплавленого металу після випроб

(рис. 5.7, рис. 5.8). На прикладі рельєфу в зоні валика видно, як внаслідок

пластичного деформування поверхні на пізніших етапах зношування

відбувається відлущування тоненьких шарів наплавленого шару (рис. 5.7в).

Оскільки під відлущеними фрагментами спостерігали сліди від дрібних

включень, то зробили висновок, що причиною такого відлущення поверхневих

шарів є втрата когезивного зв‘язку дрібних включень з матрицею з

відшаруванням наклепаного поверхневого шару від основи.
