Page 103 - дсрт

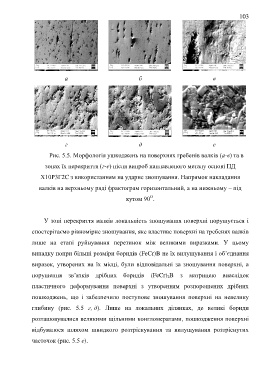

103

а б в

г д е

Рис. 5.5. Морфологія ушкоджень на поверхнях гребенів валків (а-в) та в

зонах їх перекриття (г-е) після випроб наплавленого металу основі ПД

X10Р3Г2С з використанням на ударне зношування. Напрямок накладання

валків на верхньому ряді фрактограм горизонтальний, а на нижньому – під

О
кутом 90 .

У зоні перекриття валків локальність зношування поверхні порушується і

спостерігаємо рівномірне зношування, яке властиве поверхні на гребенях валків

лише на етапі руйнування перетинок між великими виразками. У цьому

випадку попри більші розміри боридів (FeСr)B не їх вилущування і об‘єднання

виразок, утворених на їх місці, були відповідальні за зношування поверхні, а

порушення зв‘язків дрібних боридів (FeCr) B з матрицею внаслідок
2
пластичного деформування поверхні з утворенням розпорошених дрібних

пошкоджень, що і забезпечило поступове зношування поверхні на невелику

глибину (рис. 5.5 г, д). Лише на локальних ділянках, де великі бориди

розташовувалися великими щільними конгломератами, пошкодження поверхні

відбувалося шляхом швидкого розтріскування та вилущування розтріснутих

часточок (рис. 5.5 е).
