38
2.4. Методика визначення фізико-механічних властивостей

Визначення фізико-механічних характеристик у локальному об‘ємі

виконано за допомогою обладнання ―Мікрон-гамма‖, що дозволило визначити

модуль Юнга, силу опору матеріалу під час проходження індентора, глибину

рівчака та топографію поверхні канавки.

2.4.1. Методика динамічного індентування

Метод динамічного індентування призначений для автоматичної

реєстрації глибини втілення індентора (h) в процесі навантаження (P) (рис. 2.5).

Розшифровка такої діаграми дає можливість отримувати пружну і пластичну

складову наплавленого металу. Метод дозволяє фіксувати інформацію про сам

процес втілення індентора, враховуючи процеси, що відбуваються внаслідок

релаксації напружень, формозміни матеріалу під індентором у процесі

вдавлення.

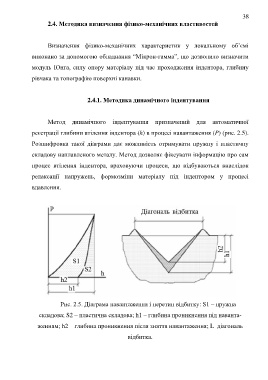

Рис. 2.5. Діаграма навантаження і перетин відбитку: S1 – пружна

складова; S2 – пластична складова; h1 – глибина проникнення під наванта-

женням; h2 – глибина проникнення після зняття навантаження; L–діагональ

відбитка.
