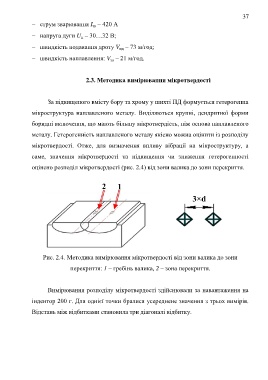

Page 37 - дсрт

37
 струм зварювання I – 420 А
зв
 напруга дуги U – 30…32 В;
д
 швидкість подавання дроту V – 73 м/год;
пд
 швидкість наплавлення: V – 21 м/год.
зв

2.3. Методика вимірювання мікротвердості

За підвищеного вмісту бору та хрому у шихті ПД формується гетерогенна

мікроструктура наплавленого металу. Виділяються крупні, дендритної форми

боридні включення, що мають більшу мікротвердість, ніж основа наплавленого

металу. Гетерогенність наплавленого металу якісно можна оцінити із розподілу

мікротвердості. Отже, для визначення впливу вібрації на мікроструктуру, а

саме, значення мікротвердості та підвищення чи зниження гетерогенності

оцінено розподіл мікротвердості (рис. 2.4) від зони валика до зони перекриття.

Рис. 2.4. Методика вимірювання мікротвердості від зони валика до зони

перекриття: 1 – гребінь валика, 2 – зона перекриття.

Вимірювання розподілу мікротвердості здійснювали за навантаження на

індентор 200 г. Для однієї точки бралися усереднене значення з трьох вимірів.

Відстань між відбитками становила три діагоналі відбитку.
