35
на металеву підкладку зі сталі Ст3сп, розміром 150×300 мм у два шари. Вібра-

ційну обробку ванни розплавленого металу у зоні горіння електричної дуги

проведено за режимів: частота коливань 100 Гц, амплітуда 0, 70, 300 мкм за

вертикальної і горизонтальної вібрації. Установка в зборі подана на

(рис. 2.2).

Налагодження вібраційного стенду для визначення перевантаження ви-

конано за допомогою двоканального USB-осцилографа (аналоговоцифрового

перетворювача IRIS фірми ―Відео Інтернет Технології‖), підключеного до

комп‘ютера. При‘єднавши давач віброприскорень (рис. 2.3) до верхньої основи,

попередньо жорстко закріпили підкладку, зчитано дані амплітудного значення з

давача 0,22; 0,34; 0,53;.0,7; 0,8 В.

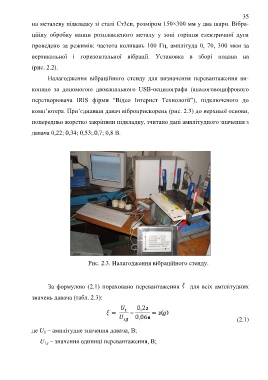

Рис. 2.3. Налагодження вібраційного стенду.

За формулою (2.1) пораховано перевантаження для всіх амплітудних

значень давача (табл. 2.3):

(2.1)
де U – амплітудне значення давача, В;
1

U – значення одиниці перевантаження, В;
1g
