Page 34 - дсрт

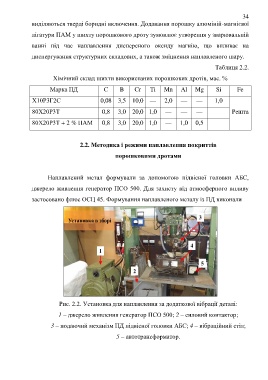

34
виділяються тверді боридні включення. Додавання порошку алюміній-магнієвої

лігатури ПАМ у шихту порошкового дроту зумовлює утворення у зварювальній

ванні під час наплавлення дисперсного оксиду магнію, що впливає на

диспергування структурних складових, а також зміцнення наплавленого шару.

Таблиця 2.2.

Хімічний склад шихти використаних порошкових дротів, мас. %

Марка ПД C B Cr Ti Mn Al Mg Si Fe

Х10Р3Г2С 0,08 3,5 10,0 — 2,0 — — 1,0

80Х20Р3Т 0,8 3,0 20,0 1,0 — — — Решта

80Х20Р3Т + 2 % ПАМ 0,8 3,0 20,0 1,0 — 1,0 0,5

2.2. Методика і режими наплавлення покриттів

порошковими дротами

Наплавлений метал формували за допомогою підвісної головки АБС,

джерело живлення генератор ПСО 500. Для захисту від атмосферного впливу

застосовано флюс ОСЦ 45. Формування наплавленого металу із ПД виконали

Рис. 2.2. Установка для наплавлення за додаткової вібрації деталі:

1 – джерело живлення генератор ПСО 500; 2 – силовий контактор;

3 – подаючий механізм ПД підвісної головки АБС; 4 – вібраційний стіл;

5 – автотрансформатор.
