71

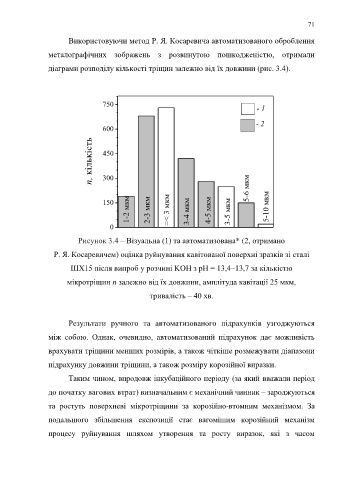

Використовуючи метод Р. Я. Косаревича автоматизованого оброблення

металографічних зображень з розвинутою пошкодженістю, отримали

діаграми розподілу кількості тріщин залежно від їх довжини (рис. 3.4).

750
- 1

- 2
600

п, кількість 450

300

1-2 мкм 2-3 мкм =< 3 мкм 3-4 мкм 4-5 мкм 3-5 мкм 5-10 мкм
150 5-6 мкм

0

Рисунок 3.4 – Візуальна (1) та автоматизована* (2, отримано

Р. Я. Косаревичем) оцінка руйнування кавітованої поверхні зразків зі сталі

ШХ15 після випроб у розчині KOH з рН = 13,4–13,7 за кількістю

мікротріщин n залежно від їх довжини, амплітуда кавітації 25 мкм,

тривалість – 40 хв.

Результати ручного та автоматизованого підрахунків узгоджуються

між собою. Однак, очевидно, автоматизований підрахунок дає можливість

врахувати тріщини менших розмірів, а також чіткіше розмежувати діапазони

підрахунку довжини тріщини, а також розміру корозійної виразки.

Таким чином, впродовж інкубаційного періоду (за який вважали період

до початку вагових втрат) визначальним є механічний чинник – зароджуються

та ростуть поверхневі мікротріщини за корозійно-втомним механізмом. За

подальшого збільшення експозиції стає вагомішим корозійний механізм

процесу руйнування шляхом утворення та росту виразок, які з часом
