Page 70 - Dys

70

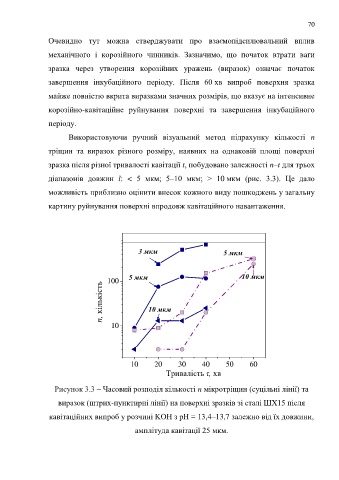

Очевидно тут можна стверджувати про взаємопідсилювальний вплив

механічного і корозійного чинників. Зазначимо, що початок втрати ваги

зразка через утворення корозійних уражень (виразок) означає початок

завершення інкубаційного періоду. Після 60 хв випроб поверхня зразка

майже повністю вкрита виразками значних розмірів, що вказує на інтенсивне

корозійно-кавітаційне руйнування поверхні та завершення інкубаційного

періоду.

Використовуючи ручний візуальний метод підрахунку кількості n

тріщин та виразок різного розміру, наявних на однаковій площі поверхні

зразка після різної тривалості кавітації t, побудовано залежності n–t для трьох

діапазонів довжин l: < 5 мкм; 5–10 мкм; > 10 мкм (рис. 3.3). Це дало

можливість приблизно оцінити внесок кожного виду пошкоджень у загальну

картину руйнування поверхні впродовж кавітаційного навантаження.

3 мкм 5 мкм

100 5 мкм 10 мкм
п, кількість 10 мкм

10

10 20 30 40 50 60
Тривалість τ, хв

Рисунок 3.3 – Часовий розподіл кількості n мікротріщин (суцільні лінії) та

виразок (штрих-пунктирні лінії) на поверхні зразків зі сталі ШХ15 після

кавітаційних випроб у розчині KOH з рН = 13,4–13,7 залежно від їх довжини,

амплітуда кавітації 25 мкм.
