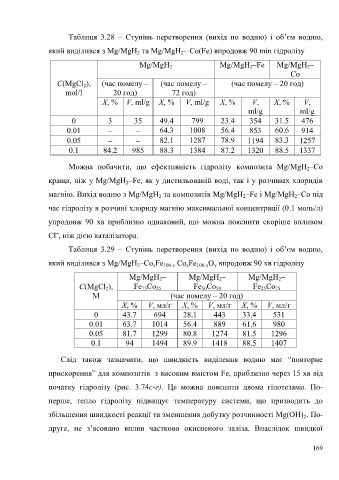

Page 171 - Дисертація_Влад_Христина_Ігорівна

Таблиця 3.28 – Ступінь перетворення (вихід по водню) і об’єм водню,

який виділився з Mg/MgH та Mg/MgH – Co(Fe) впродовж 90 min гідролізу
2
2
Mg/MgH Mg/MgH –Fe Mg/MgH –
2
2
2
Co
C(MgCl ), (час помелу – (час помелу – (час помелу – 20 год)
2
mol/l 20 год) 72 год)
X, % V, ml/g X, % V, ml/g X, % V, X, % V,
ml/g ml/g

0 3 35 49.4 799 23.4 354 31.5 476
0.01   64.3 1008 56.4 853 60.6 914
0.05   82.1 1287 78.9 1194 83.3 1257
0.1 84.2 985 88.3 1384 87.2 1320 88.5 1337

Можна побачити, що ефективність гідролізу композита Mg/MgH –Co
2
краща, ніж у Mg/MgH –Fe, як у дистильованій воді, так і у розчинах хлоридів
2
магнію. Вихід водню з Mg/MgH та композитів Mg/MgH –Fe і Mg/MgH –Co під
2
2
2
час гідролізу в розчині хлориду магнію максимальної концентрації (0.1 моль/л)
упродовж 90 хв приблизно однаковий, що можна пояснити скоріше впливом

Cl‾, ніж дією каталізатора.

Таблиця 3.29 – Ступінь перетворення (вихід по водню) і об’єм водню,

який виділився з Mg/MgH –Co Fe 100-х Co Fe 100-x O впродовж 90 хв гідролізу
х
2
y
x
Mg/MgH – Mg/MgH – Mg/MgH –
2
2
2
C(MgCl ), Fe Co Fe Co Fe Co
75
50
50
25
25
75
2
М (час помелу – 20 год)
X, % V, мл/г X, % V, мл/г X, % V, мл/г
0 43.7 694 28.1 443 33.4 531
0.01 63.7 1014 56.4 889 61.6 980
0.05 81.7 1299 80.8 1274 81.5 1296
0.1 94 1494 89.9 1418 88.5 1407
Слід також зазначити, що швидкість виділення водню має “повторне
прискорення” для композитів з високим вмістом Fe, приблизно через 15 хв від

початку гідролізу (рис. 3.74c-e). Це можна пояснити двома гіпотезами. По-

перше, тепло гідролізу підвищує температуру системи, що призводить до

збільшення швидкості реакції та зменшення добутку розчинності Mg(OH) . По-
2
друге, не з’ясовано вплив частково окисненого заліза. Внаслідок швидкої

169
