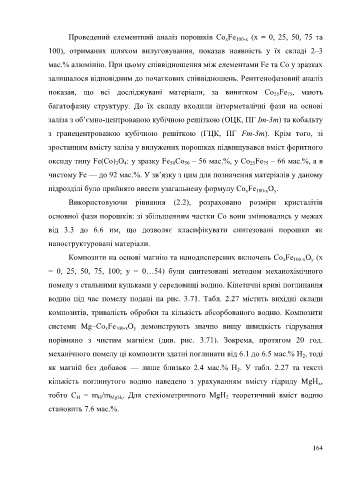

Page 166 - Дисертація_Влад_Христина_Ігорівна

Проведений елементний аналіз порошків Co Fe 100-х (x = 0, 25, 50, 75 та
х
100), отриманих шляхом вилуговування, показав наявність у їх складі 2–3

мас.% алюмінію. При цьому співвідношення між елементами Fe та Co у зразках

залишалося відповідним до початкових співвідношень. Рентгенофазовий аналіз

показав, що всі досліджувані матеріали, за винятком Co Fe , мають
75
25
багатофазну структуру. До їх складу входили інтерметалічні фази на основі

заліза з об’ємно-центрованою кубічною решіткою (ОЦК, ПГ Im-3m) та кобальту

з гранецентрованою кубічною решіткою (ГЦК, ПГ Fm-3m). Крім того, зі

зростанням вмісту заліза у вилужених порошках підвищувався вміст феритного

оксиду типу Fe(Co) O : у зразку Fe Co – 56 мас.%, у Co Fe – 66 мас.%, а в
50
3
75
25
50
4
чистому Fe — до 92 мас.%. У зв’язку з цим для позначення матеріалів у даному
підрозділі було прийнято ввести узагальнену формулу Co Fe 100-х O .
х
y
Використовуючи рівняння (2.2), розраховано розміри кристалітів
основної фази порошків: зі збільшенням частки Co вони змінювались у межах

від 3.3 до 6.6 нм, що дозволяє класифікувати синтезовані порошки як

наноструктуровані матеріали.

Композити на основі магнію та нанодисперсних включень Co Fe 100-х O (x
х
y
= 0, 25, 50, 75, 100; y = 0…54) були синтезовані методом механохімічного

помелу з стальними кульками у середовищі водню. Кінетичні криві поглинання
водню під час помелу подані на рис. 3.71. Табл. 2.27 містить вихідні склади

композитів, тривалість обробки та кількість абсорбованого водню. Композити
системи Mg–Co Fe 100-х O демонструють значно вищу швидкість гідрування
х
y
порівняно з чистим магнієм (див. рис. 3.71). Зокрема, протягом 20 год.
механічного помелу ці композити здатні поглинати від 6.1 до 6.5 мас.% H , тоді
2

як магній без добавок — лише близько 2.4 мас.% H . У табл. 2.27 та тексті
2
кількість поглинутого водню наведено з урахуванням вмісту гідриду MgH ,
x
тобто C = m /m MgHₓ . Для стехіометричного MgH теоретичний вміст водню
H
2
H
становить 7.6 мас.%.

164
