Page 164 - Дисертація_Влад_Христина_Ігорівна

розрядних характеристик інтерметалічні сплави змішували з порошками Ренея

у співвідношенні 1:3. Встановлено, що максимальна ємність розряду становить

785 мА·год/г для композиту La YMgNi Co -Ni-R та 977 мА·год/г для
3
11
2
композиту La YMgNi Co -Co-R, що є значно вищою в порівнянні із чистою
2
3
11
ІМС. При змішуванні La YMgNi Co із Co Fe –R розрядна ємність зросла до
11
75
25
3
2
⁓1700 мА·год/г. Додавання порошків Co Fe -R, Co Fe -R та Ni Fe -R до

25
75

25
75
50
50
ІМС значних покращень не дали. Це може бути пов’язано із більшим містом

заліза, який погіршує циклічну стабільність як і у самих порошках Ренея (див.
табл. 3.9), так і у композитних матеріалах.

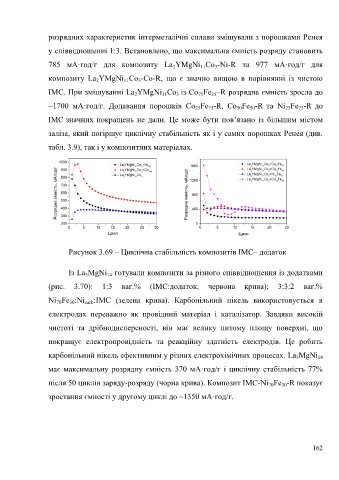

Рисунок 3.69 – Циклічна стабільність композитів ІМС– додаток

Із La MgNi готували композити за різного співвідношення із додатками
3
14
(рис. 3.70): 1:3 ваг.% (ІМС:додаток, червона крива); 3:3:2 ваг.%

Ni Fe :Ni carb :ІМС (зелена крива). Карбонільний нікель використовується в
70
30
електродах переважно як провідний матеріал і каталізатор. Завдяки високій

чистоті та дрібнодисперсності, він має велику питому площу поверхні, що

покращує електропровідність та реакційну здатність електродів. Це робить

карбонільний нікель ефективним у різних електрохімічних процесах. La MgNi 14
3
має максимальну розрядну ємність 370 мА·год/г і циклічну стабільність 77%

після 50 циклів заряду-розряду (чорна крива). Композит ІМС-Ni Fe -R показує
70
30
зростання ємності у другому циклі до ⁓1350 мА·год/г.

162
