Page 173 - Дисертація_Влад_Христина_Ігорівна

Механохімічний синтез гідридних композитів Mg–NiFe. Фазовий склад

та структурні дослідження зразків. Дослідження їх гідролізних властивостей.

На рис. 3.76 зображені криві поглинання водню композитами Mg–

Ni Fe , Mg–Ni Fe та Mg–Ni Fe під час реактивного кулькового помелу.
50
50
25
75
25
75
Вихідний склад матеріалів, тривалість та кількість поглинутого водню в
процесі реактивного помелу наведена в табл. 3.30. Використання обраних
каталітичних додатків не дозволяє значно збільшити швидкість поглинання

водню у порівняні з магнієм без додатків. Після 15 год помелу їх кінцева

воднева ємність є приблизно на одному рівні, а криві поглинання водню

композитами майже накладаються одна на одну.

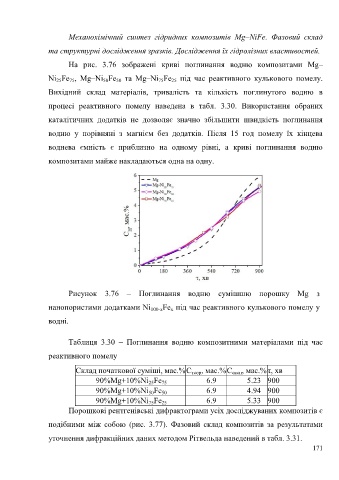

Рисунок 3.76 – Поглинання водню сумішшю порошку Mg з

нанопористими додатками Ni 100-x Fe під час реактивного кулькового помелу у
x
водні.

Таблиця 3.30 – Поглинання водню композитними матеріалами під час

реактивного помелу

Склад початкової суміші, мас.% C теор , мас.% C експ , мас.% τ, хв
90%Mg+10%Ni Fe 6.9 5.23 900
25
75
90%Mg+10%Ni Fe 6.9 4.94 900
50
50
90%Mg+10%Ni Fe 6.9 5.33 900
25
75
Порошкові рентгенівські дифрактограми усіх досліджуваних композитів є
подібними між собою (рис. 3.77). Фазовий склад композитів за результатами

уточнення дифракційних даних методом Рітвельда наведений в табл. 3.31.
171
