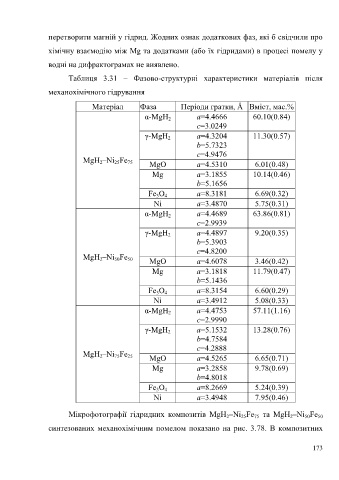

Page 175 - Дисертація_Влад_Христина_Ігорівна

перетворити магній у гідрид. Жодних ознак додаткових фаз, які б свідчили про

хімічну взаємодію між Mg та додатками (або їх гідридами) в процесі помелу у

водні на дифрактограмах не виявлено.

Таблиця 3.31 – Фазово-структурні характеристики матеріалів після

механохімічного гідрування

Матеріал Фаза Періоди гратки, Å Вміст, мас.%

α-MgH a=4.4666 60.10(0.84)
2
c=3.0249
γ-MgH a=4.3204 11.30(0.57)
2
b=5.7323
c=4.9476
MgH –Ni Fe MgO a=4.5310 6.01(0.48)
75
25
2
Mg a=3.1855 10.14(0.46)
b=5.1656

Fe O a=8.3181 6.69(0.32)
4
3
Ni a=3.4870 5.75(0.31)
α-MgH a=4.4689 63.86(0.81)
2
c=2.9939
γ-MgH a=4.4897 9.20(0.35)
2
b=5.3903
c=4.8200
MgH –Ni Fe MgO a=4.6078 3.46(0.42)
2
50
50
Mg a=3.1818 11.79(0.47)
b=5.1436

Fe O a=8.3154 6.60(0.29)
4
3
Ni a=3.4912 5.08(0.33)
α-MgH a=4.4753 57.11(1.16)
2
c=2.9990
γ-MgH a=5.1532 13.28(0.76)
2
b=4.7584
c=4.2888
MgH –Ni Fe MgO a=4.5265 6.65(0.71)
25
75
2
Mg a=3.2858 9.78(0.69)
b=4.8018
Fe O a=8.2669 5.24(0.39)
3
4
Ni a=3.4948 7.95(0.46)

Мікрофотографії гідридних композитів MgH –Ni Fe та MgH –Ni Fe
2
75
50
50
2
25
синтезованих механохімічним помелом показано на рис. 3.78. В композитних
173
