Page 180 - Дисертація_Влад_Христина_Ігорівна

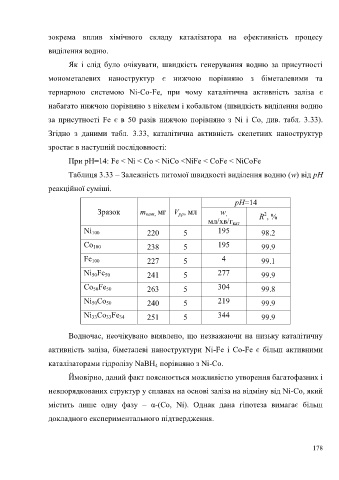

зокрема вплив хімічного складу каталізатора на ефективність процесу

виділення водню.

Як і слід було очікувати, швидкість генерування водню за присутності

монометалевих наноструктур є нижчою порівняно з біметалевими та

тернарною системою Ni-Co-Fe, при чому каталітична активність заліза є

набагато нижчою порівняно з нікелем і кобальтом (швидкість виділення водню

за присутності Fe є в 50 разів нижчою порівняно з Ni і Со, див. табл. 3.33).

Згідно з даними табл. 3.33, каталітична активність скелетних наноструктур

зростає в наступній послідовності:

При pH=14: Fe < Ni < Co < NiCo <NiFe < CoFe < NiCoFe

Таблиця 3.33 – Залежність питомої швидкості виділення водню (w) від рН

реакційної суміші.

pH=14

Зразок m кат, мг V , мл w R , %
pp
2
,
мл/хв/г
кат
Ni 220 5 195 98.2
100
Co 238 5 195 99.9
100
Fe 227 5 4 99.1
100
Ni Fe 241 5 277 99.9
50
50
Co Fe 263 5 304 99.8
50
50
Ni Co 240 5 219 99.9
50
50
Ni Co Fe 251 5 344 99.9
34
33
33
Водночас, неочікувано виявлено, що незважаючи на низьку каталітичну

активність заліза, біметалеві наноструктури Ni-Fe і Co-Fe є більш активними

каталізаторами гідролізу NaBH порівняно з Ni-Co.
4
Ймовірно, даний факт пояснюється можливістю утворення багатофазних і

невпорядкованих структур у сплавах на основі заліза на відміну від Ni-Co, який

містить лише одну фазу – α-(Co, Ni). Однак дана гіпотеза вимагає більш

докладного експериментального підтвердження.

178
