Page 182 - Дисертація_Влад_Христина_Ігорівна

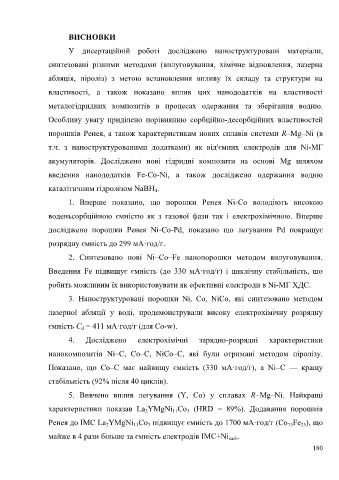

ВИСНОВКИ

У дисертаційній роботі досліджено наноструктуровані матеріали,

синтезовані різними методами (вилуговування, хімічне відновлення, лазерна

абляція, піроліз) з метою встановлення впливу їх складу та структури на

властивості, а також показано вплив цих нанододатків на властивості

металогідридних композитів в процесах одержання та зберігання водню.

Особливу увагу приділено порівнянню сорбційно-десорбційних властивостей

порошків Ренея, а також характеристикам нових сплавів системи R–Mg–Ni (в

т.ч. з наноструктурованими додатками) як відꞌємних електродів для Ni-МГ

акумуляторів. Досліджено нові гідридні композити на основі Mg шляхом

введення нанододатків Fe-Co-Ni, а також досліджено одержання водню

каталітичним гідролізом NaBH .
4
1. Вперше показано, що порошки Ренея Ni-Co володіють високою

воденьсорбційною ємністю як з газової фази так і електрохімічною. Вперше

досліджено порошки Ренея Ni-Co-Pd, показано що легування Pd покращує

розрядну ємність до 299 мА·год/г.

2. Синтезовано нові Ni–Co–Fe нанопорошки методом вилуговування.

Введення Fe підвищує ємність (до 330 мА·год/г) і циклічну стабільність, що

робить можливим їх використовувати як ефективні електроди в Ni-MГ ХДС.
3. Наноструктуровані порошки Ni, Co, NiCo, які синтезовано методом

лазерної абляції у воді, продемонстрували високу електрохімічну розрядну
ємність C = 411 мА·год/г (для Co-w).
d

4. Досліджено електрохімічні зарядно-розрядні характеристики
нанокомпозитів Ni–C, Co–C, NiCo–C, які були отримані методом піролізу.

Показано, що Co–C має найвищу ємність (330 мА·год/г), а Ni–C — кращу

стабільність (92% після 40 циклів).

5. Вивчено вплив легування (Y, Co) у сплавах R–Mg–Ni. Найкращі

характеристики показав La YMgNi Co (HRD = 89%). Додавання порошків
11
2
3
Ренея до ІМС La YMgNi Co підвищує ємність до 1700 мА·год/г (Co Fe ), що
25
75
2
11
3
майже в 4 рази більше за ємність електродів ІМС+Ni carb .
180
