Page 176 - Дисертація_Влад_Христина_Ігорівна

матеріалах частинки гідриду магнію частково агломеруються при

високоенергетичному помелі. Середній розмір частинок для композиту MgH –
2
Ni Fe рівний 0.78 мкм, а для MgH –Ni Fe – 0.76 мкм. Тобто зміна
75
25
2
75
25
співвідношення Ni та Fe у додатку не впливає на дисперсність частинок гідриду
магнію після високоенергетичного помелу.

а б

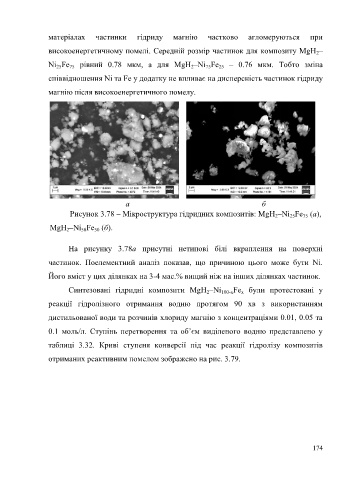

Рисунок 3.78 – Мікроструктура гідридних композитів: MgH –Ni Fe (а),
2
75
25
MgH –Ni Fe (б).
50
2
50
На рисунку 3.78а присутні нетипові білі вкраплення на поверхні
частинок. Поелементний аналіз показав, що причиною цього може бути Ni.

Його вміст у цих ділянках на 3-4 мас.% вищий ніж на інших ділянках частинок.

Синтезовані гідридні композити MgH –Ni 100-х Fe були протестовані у
х
2
реакції гідролізного отримання водню протягом 90 хв з використанням

дистильованої води та розчинів хлориду магнію з концентраціями 0.01, 0.05 та

0.1 моль/л. Ступінь перетворення та об’єм виділеного водню представлено у

таблиці 3.32. Криві ступеня конверсії під час реакції гідролізу композитів

отриманих реактивним помелом зображено на рис. 3.79.

174
