Page 172 - Дисертація_Влад_Христина_Ігорівна

початкової стадії гідролізу MgH 2 концентрація реагентів зменшується, а

концентрація продукту Mg(OH) 2 зростає, що призводить до обмеження

2+
0
3+
швидкості реакції. Присутність наноструктурованих частинок Fe /Fe /Fe
може дещо змінити швидкості зародження та росту Mg(OH) на поверхні MgH ,
2
2
перенесення заряду між Mg і H [289] тощо. Під час реакції також ймовірно
відбувається співосадження гідроксидів Fe та Mg і оскільки добуток

розчинності гідроксиду заліза є значно меншим за гідроксиду магнію, саме

Fe(OH) може виступати центрами кристалізації Mg(OH) , залишаючи частину
2
3
поверхні гідриду магнію доступною для води. Синергетичний вплив

двокомпонентних додатків добре узгоджується з результатами праці [290], де

Ni і Co взаємодіють один з одним і проявляють синергічний ефект прискорення

перенесення заряду та збільшення реакційних центрів на поверхні MgH .
2
Порівнюючи результати виділення водню для композитів з

двокомпонентними додатками-каталізаторами, можна зробити висновок, що зі

збільшенням частки Co у додатку Fe 100-x Co O вихід водню спочатку
y
x
збільшується, а потім – зменшується (рис. 3.75). Найкращий результат

отримано для композита Mg/MgH –Fe Co , ступінь конверсії якого у 0.1M
75
2
25
розчинах MgCl – 94%.
2

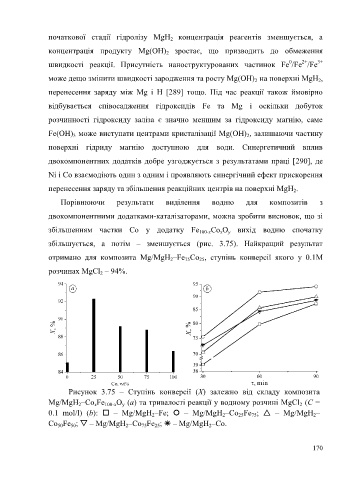

Рисунок 3.75 – Ступінь конверсії (X) залежно від складу композита
Mg/MgH –Co Fe 100-x O (а) та тривалості реакції у водному розчині MgCl (C =
2
x
y
2
0.1 mol/l) (b):  – Mg/MgH –Fe;  – Mg/MgH –Co Fe ;  – Mg/MgH –
75
2
25
2
2
Co Fe ;  – Mg/MgH –Co Fe ;  – Mg/MgH –Co.
50
25
75
2
50
2
170
