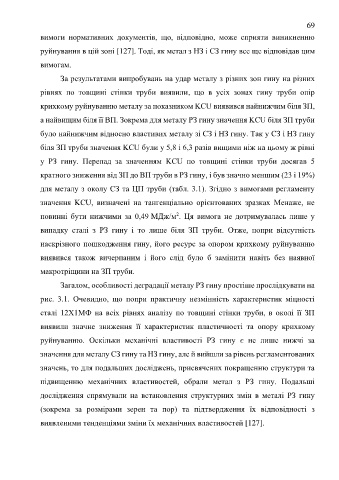

Page 69 - Дисертація на здобуття наукового ступеня доктора філософії
P. 69
69
вимоги нормативних документів, що, відповідно, може сприяти виникненню
руйнування в цій зоні [127]. Тоді, як метал з НЗ і СЗ гину все ще відповідав цим
вимогам.
За результатами випробувань на удар металу з різних зон гину на різних
рівнях по товщині стінки труби виявили, що в усіх зонах гину труби опір
крихкому руйнуванню металу за показником KCU виявився найнижчим біля ЗП,
а найвищим біля її ВП. Зокрема для металу РЗ гину значення KCU біля ЗП труби
було найнижчим відносно властивих металу зі СЗ і НЗ гину. Так у СЗ і НЗ гину
біля ЗП труби значення KCU були у 5,8 і 6,3 разів вищими ніж на цьому ж рівні
у РЗ гину. Перепад за значенням KCU по товщині стінки труби досягав 5
кратного зниження від ЗП до ВП труби в РЗ гину, і був значно меншим (23 і 19%)
для металу з околу СЗ та ЦП труби (табл. 3.1). Згідно з вимогами регламенту
значення KCU, визначені на тангенціально орієнтованих зразках Менаже, не
2
повинні бути нижчими за 0,49 МДж/м . Ця вимога не дотримувалась лише у
випадку сталі з РЗ гину і то лише біля ЗП труби. Отже, попри відсутність
наскрізного пошкодження гину, його ресурс за опором крихкому руйнуванню
виявився також вичерпаним і його слід було б замінити навіть без наявної
макротріщини на ЗП труби.
Загалом, особливості деградації металу РЗ гину простіше прослідкувати на
рис. 3.1. Очевидно, що попри практичну незмінність характеристик міцності
сталі 12Х1МФ на всіх рівнях аналізу по товщині стінки труби, в околі її ЗП
виявили значне зниження її характеристик пластичності та опору крихкому
руйнуванню. Оскільки механічні властивості РЗ гину є не лише нижчі за
значення для металу СЗ гину та НЗ гину, але й вийшли за рівень регламентованих
значень, то для подальших досліджень, присвячених покращенню структури та
підвищенню механічних властивостей, обрали метал з РЗ гину. Подальші
дослідження спрямували на встановлення структурних змін в металі РЗ гину
(зокрема за розмірами зерен та пор) та підтвердження їх відповідності з
виявленими тенденціями зміни їх механічних властивостей [127].
