P. 66
66
а
б

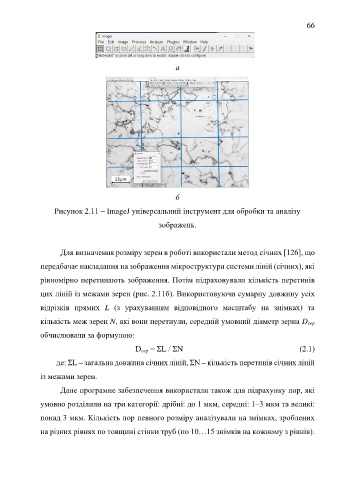

Рисунок 2.11 – ImageJ універсальний інструмент для обробки та аналізу
зображень.
Для визначення розміру зерен в роботі використали метод січних [126], що
передбачає накладання на зображення мікроструктури системи ліній (січних), які
рівномірно перетинають зображення. Потім підраховували кількість перетинів
цих ліній із межами зерен (рис. 2.11б). Використовуючи сумарну довжину усіх
відрізків прямих L (з урахуванням відповідного масштабу на знімках) та
кількість меж зерен N, які вони перетнули, середній умовний діаметр зерна D сер
обчислювали за формулою:
D cер = ΣL / ΣN (2.1)
де: ΣL – загальна довжина січних ліній, ΣN – кількість перетинів січних ліній
із межами зерен.
Дане програмне забезпечення використали також для підрахунку пор, які
умовно розділили на три категорії: дрібні: до 1 мкм, середні: 1–3 мкм та великі:
понад 3 мкм. Кількість пор певного розміру аналізували на знімках, зроблених
на різних рівнях по товщині стінки труб (по 10…15 знімків на кожному з рівнів).
