Page 71 - Дисертація на здобуття наукового ступеня доктора філософії
P. 71

71

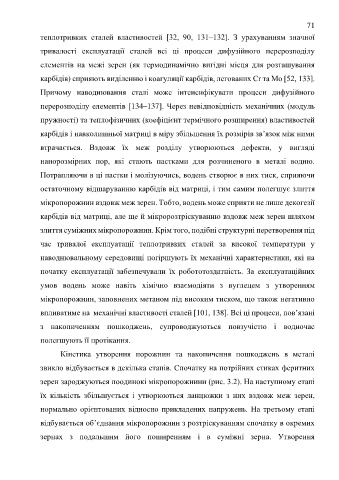

               теплотривких  сталей  властивостей  [32,  90,  131–132].  З  урахуванням  значної

               тривалості  експлуатації  сталей  всі  ці  процеси  дифузійного  перерозподілу

               елементів  на  межі  зерен  (як  термодинамічно  вигідні  місця  для  розташування

               карбідів) сприяють виділенню і коагуляції карбідів, легованих Cr та Mo [52, 133].

               Причому  наводнювання  сталі  може  інтенсифікувати  процеси  дифузійного

               перерозподілу елементів [134–137]. Через невідповідність механічних (модуль

               пружності) та теплофізичних (коефіцієнт термічного розширення) властивостей

               карбідів і навколишньої матриці в міру збільшення їх розмірів зв’язок між ними

               втрачається.  Вздовж  їх  меж  розділу  утворюються  дефекти,  у  вигляді

               нанорозмірних  пор,  які  стають  пастками  для  розчиненого  в  металі  водню.

               Потрапляючи в ці пастки і молізуючись, водень створює в них тиск, сприяючи

               остаточному відшаруванню карбідів від матриці, і тим самим полегшує злиття

               мікропорожнин вздовж меж зерен. Тобто, водень може сприяти не лише декогезії

               карбідів від матриці, але ще й мікророзтріскуванню вздовж меж зерен шляхом

               злиття суміжних мікропорожнин. Крім того, подібні структурні перетворення під

               час  тривалої  експлуатації  теплотривких  сталей  за  високої  температури  у


               наводнювальному середовищі погіршують їх механічні характеристики, які на
               початку  експлуатації  забезпечували  їх  робототоздатність.  За  експлуатаційних


               умов  водень  може  навіть  хімічно  взаємодіяти  з  вуглецем  з  утворенням
               мікропорожнин, заповнених метаном під високим тиском, що також негативно


               впливатиме на  механічні властивості сталей [101, 138]. Всі ці процеси, пов’язані
               з  накопиченням  пошкоджень,  супроводжуються  повзучістю  і  водночас


               полегшують її протікання.

                      Кінетика  утворення  порожнин  та  накопичення  пошкоджень  в  металі

               звикло відбувається в декілька етапів. Спочатку на потрійних стиках феритних

               зерен зароджуються поодинокі мікропорожнини (рис. 3.2). На наступному етапі

               їх  кількість  збільшується  і  утворюються  ланцюжки  з  них  вздовж  меж  зерен,

               нормально орієнтованих відносно прикладених напружень. На третьому етапі

               відбувається об’єднання мікропорожнин з розтріскуванням спочатку в окремих

               зернах  з  подальшим  його  поширенням  і  в  суміжні  зерна.  Утворення
   66   67   68   69   70   71   72   73   74   75   76
