Page 70 - Дисертація на здобуття наукового ступеня доктора філософії

70

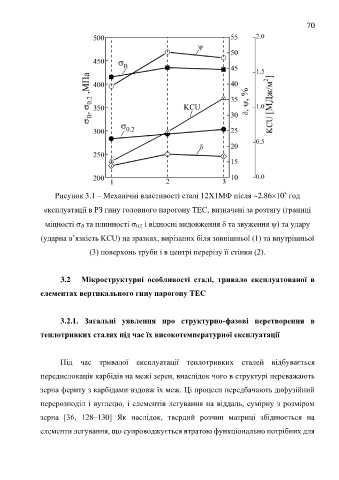

Рисунок 3.1 – Механічні властивості сталі 12Х1МФ після ~2.8610 год
5
експлуатації в РЗ гину головного парогону ТЕС, визначені за розтягу (границі

міцності  В та плинності  0.2 і відносні видовження  та звуження ) та удару

(ударна в’язкість KCU) на зразках, вирізаних біля зовнішньої (1) та внутрішньої

(3) поверхонь труби і в центрі перерізу її стінки (2).

3.2 Мікроструктурні особливості сталі, тривало експлуатованої в

елементах вертикального гину парогону ТЕС

3.2.1. Загальні уявлення про структурно-фазові перетворення в

теплотривких сталях під час їх високотемпературної експлуатації

Під час тривалої експлуатації теплотривких сталей відбувається

передислокація карбідів на межі зерен, внаслідок чого в структурі переважають

зерна фериту з карбідами вздовж їх меж. Ці процеси передбачають дифузійний

перерозподіл і вуглецю, і елементів легування на віддаль, сумірну з розміром
зерна [36, 128–130] Як наслідок, твердий розчин матриці збіднюється на

елементи легування, що супроводжується втратою функціонально потрібних для
