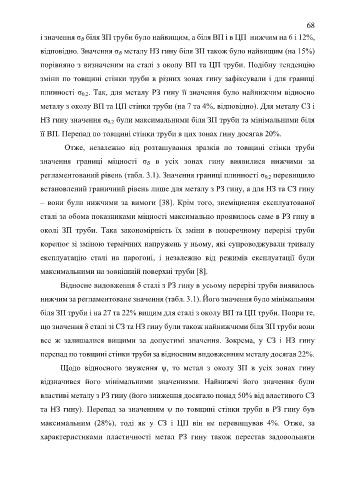

Page 68 - Дисертація на здобуття наукового ступеня доктора філософії

68
і значення σ В біля ЗП труби було найвищим, а біля ВП і в ЦП нижчим на 6 і 12%,

відповідно. Значення σ В металу НЗ гину біля ЗП також було найвищим (на 15%)

порівняно з визначеним на сталі з околу ВП та ЦП труби. Подібну тенденцію

зміни по товщині стінки труби в різних зонах гину зафіксували і для границі

плинності σ 0,2. Так, для металу РЗ гину її значення було найнижчим відносно

металу з околу ВП та ЦП стінки труби (на 7 та 4%, відповідно). Для металу СЗ і

НЗ гину значення σ 0,2 були максимальними біля ЗП труби та мінімальними біля

її ВП. Перепад по товщині стінки труби в цих зонах гину досягав 20%.

Отже, незалежно від розташування зразків по товщині стінки труби

значення границі міцності σ В в усіх зонах гину виявилися нижчими за

регламентований рівень (табл. 3.1). Значення границі плинності σ 0,2 перевищило

встановлений граничний рівень лише для металу з РЗ гину, а для НЗ та СЗ гину

– вони були нижчими за вимоги [38]. Крім того, знеміцнення експлуатованої

сталі за обома показниками міцності максимально проявилось саме в РЗ гину в

околі ЗП труби. Така закономірність їх зміни в поперечному перерізі труби

корелює зі зміною термічних напружень у ньому, які супроводжували тривалу

експлуатацію сталі на парогоні, і незалежно від режимів експлуатації були
максимальними на зовнішній поверхні труби [8].

Відносне видовження δ сталі з РЗ гину в усьому перерізі труби виявилось
нижчим за регламентоване значення (табл. 3.1). Його значення було мінімальним

біля ЗП труби і на 27 та 22% вищим для сталі з околу ВП та ЦП труби. Попри те,
що значення δ сталі зі СЗ та НЗ гину були також найнижчими біля ЗП труби вони

все ж залишалися вищими за допустимі значення. Зокрема, у СЗ і НЗ гину

перепад по товщині стінки труби за відносним видовженням металу досягав 22%.

Щодо відносного звуження ψ, то метал з околу ЗП в усіх зонах гину

відзначився його мінімальними значеннями. Найнижчі його значення були

властиві металу з РЗ гину (його зниження досягало понад 50% від властивого СЗ

та НЗ гину). Перепад за значенням ψ по товщині стінки труби в РЗ гину був

максимальним (28%), тоді як у СЗ і ЦП він не перевищував 4%. Отже, за

характеристиками пластичності метал РЗ гину також перестав задовольняти
