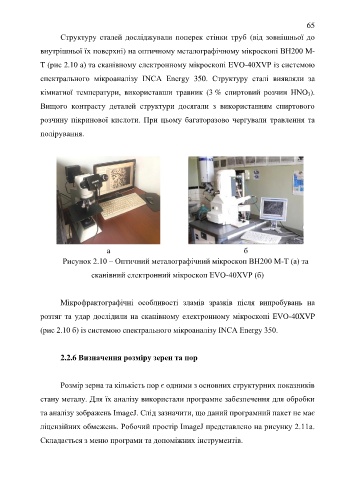

65
Структуру сталей досліджували поперек стінки труб (від зовнішньої до

внутрішньої їх поверхні) на оптичному металографічному мікроскопі BH200 M-

T (рис 2.10 а) та сканівному електронному мікроскопі EVO-40XVP із системою

спектрального мікроаналізу INCA Energy 350. Структуру сталі виявляли за

кімнатної температури, використавши травник (3 % спиртовий розчин HNO 3).

Вищого контрасту деталей структури досягали з використанням спиртового

розчину пікринової кислоти. При цьому багаторазово чергували травлення та

полірування.

а б
Рисунок 2.10 – Оптичний металографічний мікроскоп BH200 M-T (а) та

сканівний електронний мікроскоп EVO-40XVP (б)

Мікрофрактографічні особливості зламів зразків після випробувань на

розтяг та удар дослідили на сканівному електронному мікроскопі EVO-40XVP

(рис 2.10 б) із системою спектрального мікроаналізу INCA Energy 350.

2.2.6 Визначення розміру зерен та пор

Розмір зерна та кількість пор є одними з основних структурних показників
стану металу. Для їх аналізу використали програмне забезпечення для обробки

та аналізу зображень ImageJ. Слід зазначити, що даний програмний пакет не має
ліцензійних обмежень. Робочий простір ImageJ представлено на рисунку 2.11а.

Складається з меню програми та допоміжних інструментів.
