P. 64
64
оцінювали вплив абсорбованого металом водню на механічну поведінку сталі
експлуатованої на парогоні та після запропонованого режиму ВТО.

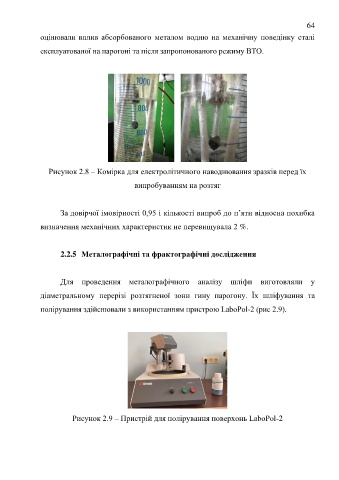

Рисунок 2.8 – Комірка для електролітичного наводнювання зразків перед їх
випробуванням на розтяг
За довірчої імовірності 0,95 і кількості випроб до п’яти відносна похибка
визначення механічних характеристик не перевищувала 2 %.
2.2.5 Металографічні та фрактографічні дослідження
Для проведення металографічного аналізу шліфи виготовляли у
діаметральному перерізі розтягненої зони гину парогону. Їх шліфування та
полірування здійснювали з використанням пристрою LaboPol-2 (рис 2.9).
Рисунок 2.9 – Пристрій для полірування поверхонь LaboPol-2
