72
магістральної тріщини внаслідок злиття окремих мікротріщин відбувається на

завершальному етапі пошкодження. Далі впродовж відносно короткого

проміжку часу, що не перевищує 5 % від загальної довговічності, відбувається

остаточне руйнування. Звісно, що тривалість кожного з перелічених етапів

накопичення пошкоджень залежить від умов експлуатації і структурного стану

металу на початку експлуатації.

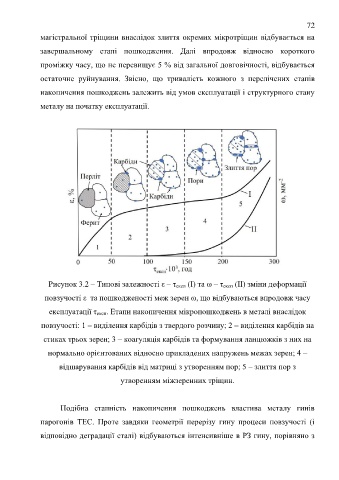

Рисунок 3.2 – Типові залежності ε – τ експ (І) та ω – τ експ (ІІ) зміни деформації

повзучості ε та пошкодженості меж зерен ω, що відбуваються впродовж часу

експлуатації τ експ. Етапи накопичення мікропошкоджень в металі внаслідок

повзучості: 1 – виділення карбідів з твердого розчину; 2 – виділення карбідів на

стиках трьох зерен; 3 – коагуляція карбідів та формування ланцюжків з них на

нормально орієнтованих відносно прикладених напружень межах зерен; 4 –

відшарування карбідів від матриці з утворенням пор; 5 – злиття пор з

утворенням міжзеренних тріщин.

Подібна етапність накопичення пошкоджень властива металу гинів

парогонів ТЕС. Проте завдяки геометрії перерізу гину процеси повзучості (і
відповідно деградації сталі) відбуваються інтенсивніше в РЗ гину, порівняно з
