Page 92 - DISS_NYRKOVA

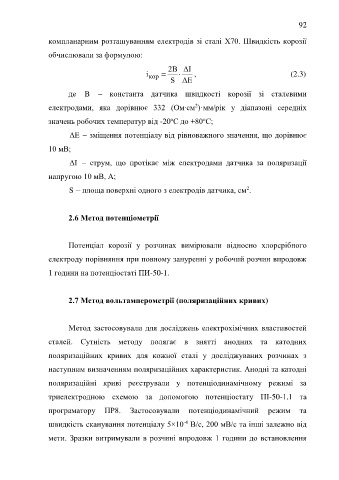

92

компланарним розташуванням електродів зі сталі Х70. Швидкість корозії

обчислювали за формулою:

2B ΔI
i кор   , (2.3)
S ΔE

де B – константа датчика швидкості корозії зі сталевими
2
електродами, яка дорівнює 332 (Ом∙см )·мм/рік у діапазоні середніх

о
о
значень робочих температур від -20 С до +80 С;
ΔE – зміщення потенціалу від рівноважного значення, що дорівнює

10 мВ;

ΔI – струм, що протікає між електродами датчика за поляризації

напругою 10 мВ, А;

2
S – площа поверхні одного з електродів датчика, см .

2.6 Метод потенціометрії

Потенціал корозії у розчинах вимірювали відносно хлорсрібного

електроду порівняння при повному зануренні у робочий розчин впродовж

1 години на потенціостаті ПИ-50-1.

2.7 Метод вольтамперометрії (поляризаційних кривих)

Метод застосовували для досліджень електрохімічних властивостей

сталей. Сутність методу полягає в знятті анодних та катодних

поляризаційних кривих для кожної сталі у досліджуваних розчинах з

наступним визначенням поляризаційних характеристик. Анодні та катодні

поляризаційні криві реєстрували у потенціодинамічному режимі за

триелектродною схемою за допомогою потенціостату ПI-50-1.1 та

програматору ПР8. Застосовували потенціодинамічний режим та

швидкість сканування потенціалу 5×10 В/с, 200 мВ/с та інші залежно від
-4
мети. Зразки витримували в розчині впродовж 1 години до встановлення
