Page 88 - DISS_NYRKOVA

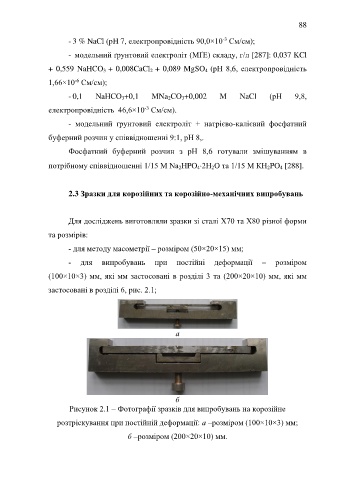

88

-3
- 3 % NaCl (рН 7, електропровідність 90,0×10 См/см);
- модельний ґрунтовий електроліт (МҐЕ) складу, г/л [287]: 0,037 KCl

+ 0,559 NaHCO 3 + 0,008CaCl 2 + 0,089 MgSO 4 (рН 8,6, електропровідність

-6
1,66×10 См/см);
- 0,1 NaHCO 3+0,1 MNa 2CO 3+0,002 M NaCl (рН 9,8,

-3
електропровідність 46,6×10 См/см).
- модельний ґрунтовий електроліт + натрієво-калієвий фосфатний

буферний розчин у співвідношенні 9:1, рН 8,.

Фосфатний буферний розчин з рН 8,6 готували змішуванням в

потрібному співвідношенні 1/15 M Na 2HPO 42Н 2О та 1/15 M КH 2PO 4 [288].

2.3 Зразки для корозійних та корозійно-механічних випробувань

Для досліджень виготовляли зразки зі сталі Х70 та Х80 різної форми
та розмірів:

- для методу масометрії – розміром (50×20×15) мм;
- для випробувань при постійні деформації – розміром

(100×10×3) мм, які мм застосовані в розділі 3 та (200×20×10) мм, які мм
застосовані в розділі 6, рис. 2.1;

а

б
Рисунок 2.1 – Фотографії зразків для випробувань на корозійне

розтріскування при постійній деформації: а –розміром (100×10×3) мм;

б –розміром (200×20×10) мм.
