- для випробувань при малій швидкості деформації згідно з рис.2.2.
32 42
S 3 Отв. Ø 4,5
3
12
R 4,5
115
а
99
S3 R 4,5 2 отв. Ø8
7,5
10 25
42
51 43
137
б

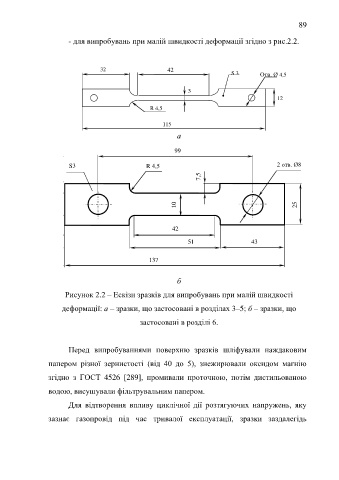

Рисунок 2.2 – Ескізи зразків для випробувань при малій швидкості
деформації: а – зразки, що застосовані в розділах 3–5; б – зразки, що
застосовані в розділі 6.
Перед випробуваннями поверхню зразків шліфували наждаковим
папером різної зернистості (від 40 до 5), знежирювали оксидом магнію
згідно з ГОСТ 4526 [289], промивали проточною, потім дистильованою
водою, висушували фільтрувальним папером.
Для відтворення впливу циклічної дії розтягуючих напружень, яку
зазнає газопровід під час тривалої експлуатації, зразки заздалегідь
