Page 90 - DISS_NYRKOVA

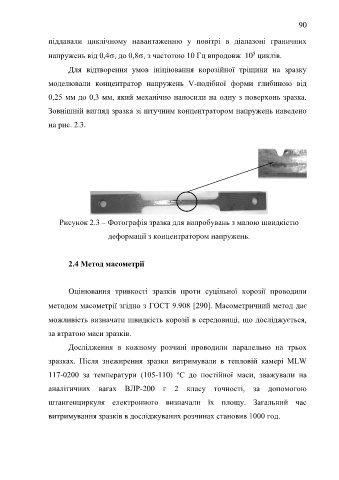

90

піддавали циклічному навантаженню у повітрі в діапазоні граничних

5
напружень від 0,4 т до 0,8 т з частотою 10 Гц впродовж 10 циклів.
Для відтворення умов ініціювання корозійної тріщини на зразку

моделювали концентратор напружень V-подібної форми глибиною від

0,25 мм до 0,3 мм, який механічно наносили на одну з поверхонь зразка.

Зовнішній вигляд зразка зі штучним концентратором напружень наведено

на рис. 2.3.

Рисунок 2.3 – Фотографія зразка для випробувань з малою швидкістю

деформації з концентратором напружень.

2.4 Метод масометрії

Оцінювання тривкості зразків проти суцільної корозії проводили

методом масометрії згідно з ГОСТ 9.908 290. Масометричний метод дає

можливість визначати швидкість корозії в середовищі, що досліджується,

за втратою маси зразків.

Дослідження в кожному розчині проводили паралельно на трьох

зразках. Після знежирення зразки витримували в тепловій камері MLW

117-0200 за температури (105-110) С до постійної маси, зважували на
о
аналітичних вагах ВЛР-200 г 2 класу точності, за допомогою

штангенциркуля електронного визначали їх площу. Загальний час

витримування зразків в досліджуваних розчинах становив 1000 год.
