Page 87 - DISS_NYRKOVA
P. 87

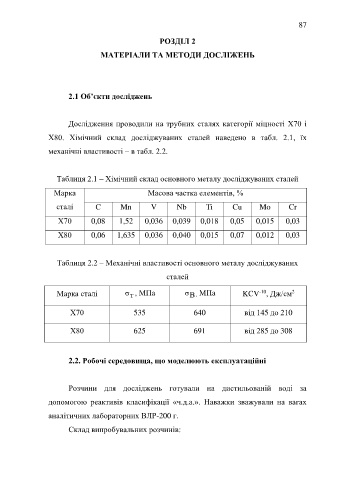

87
РОЗДІЛ 2
МАТЕРІАЛИ ТА МЕТОДИ ДОСЛІЖЕНЬ
2.1 Об’єкти досліджень
Дослідження проводили на трубних сталях категорії міцності Х70 і
Х80. Хімічний склад досліджуваних сталей наведено в табл. 2.1, їх
механічні властивості – в табл. 2.2.
Таблиця 2.1 – Хімічний склад основного металу досліджуваних сталей
Марка Масова частка елементів, %
сталі С Mn V Nb Ti Cu Mo Cr
Х70 0,08 1,52 0,036 0,039 0,018 0,05 0,015 0,03
Х80 0,06 1,635 0,036 0,040 0,015 0,07 0,012 0,03
Таблиця 2.2 – Механічні властивості основного металу досліджуваних
сталей
2
-10
Марка сталі σ , МПа σ B , МПа KСV , Дж/см
т
Х70 535 640 від 145 до 210
Х80 625 691 від 285 до 308
2.2. Робочі середовища, що моделюють експлуатаційні
Розчини для досліджень готували на дистильованій воді за
допомогою реактивів класифікації «ч.д.а.». Наважки зважували на вагах
аналітичних лабораторних ВЛР-200 г.
Склад випробувальних розчинів:
