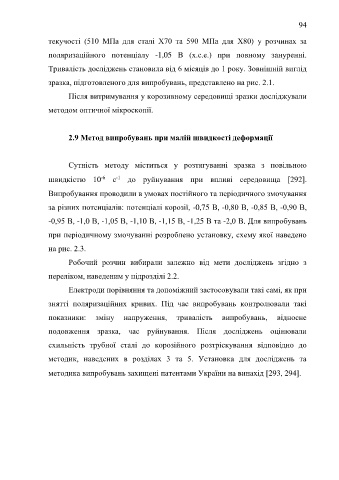

Page 94 - DISS_NYRKOVA

94

текучості (510 МПа для сталі Х70 та 590 МПа для Х80) у розчинах за

поляризаційного потенціалу -1,05 В (х.с.е.) при повному зануренні.

Тривалість досліджень становила від 6 місяців до 1 року. Зовнішній виглід

зразка, підготовленого для випробувань, представлено на рис. 2.1.

Після витримування у корозивному середовищі зразки досліджували

методом оптичної мікроскопії.

2.9 Метод випробувань при малій швидкості деформації

Сутність методу міститься у розтягуванні зразка з повільною

-1
-6
швидкістю 10 с до руйнування при впливі середовища 292.
Випробування проводили в умовах постійного та періодичного змочування

за різних потенціалів: потенціалі корозії, -0,75 В, -0,80 В, -0,85 В, -0,90 В,

-0,95 В, -1,0 В, -1,05 В, -1,10 В, -1,15 В, -1,25 В та -2,0 В. Для випробувань
при періодичному змочуванні розроблено установку, схему якої наведено

на рис. 2.3.
Робочий розчин вибирали залежно від мети досліджень згідно з

переліком, наведеним у підрозділі 2.2.
Електроди порівняння та допоміжний застосовували такі самі, як при

знятті поляризаційних кривих. Під час випробувань контролювали такі

показники: зміну напруження, тривалість випробувань, відносне

подовження зразка, час руйнування. Після досліджень оцінювали

схильність трубної сталі до корозійного розтріскування відповідно до

методик, наведених в розділах 3 та 5. Установка для досліджень та

методика випробувань захищені патентами України на винахід 293, 294.
