Page 97 - DISS_NYRKOVA

97

5

3
4

2

1

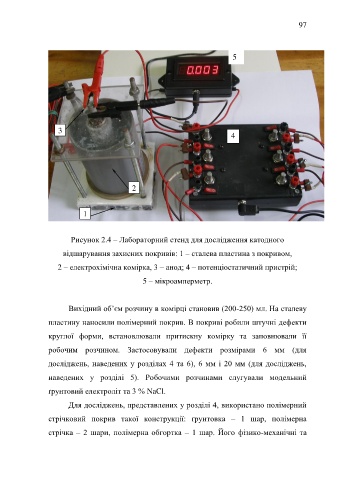

Рисунок 2.4 – Лабораторний стенд для дослідження катодного

відшарування захисних покривів: 1 – сталева пластина з покривом,

2 – електрохімічна комірка, 3 – анод; 4 – потенціостатичний пристрій;

5 – мікроамперметр.

Вихідний об’єм розчину в комірці становив (200-250) мл. На сталеву

пластину наносили полімерний покрив. В покриві робили штучні дефекти

круглої форми, встановлювали притискну комірку та заповнювали її

робочим розчином. Застосовували дефекти розмірами 6 мм (для

досліджень, наведених у розділах 4 та 6), 6 мм і 20 мм (для досліджень,

наведених у розділі 5). Робочими розчинами слугували модельний

ґрунтовий електроліт та 3 % NaCl.

Для досліджень, представлених у розділі 4, використано полімерний

стрічковий покрив такої конструкції: ґрунтовка – 1 шар, полімерна

стрічка – 2 шари, полімерна обгортка – 1 шар. Його фізико-механічні та
