102

2 7

8

1
9

3 10

4 1 11
1 12

5
13

14
6
16
15

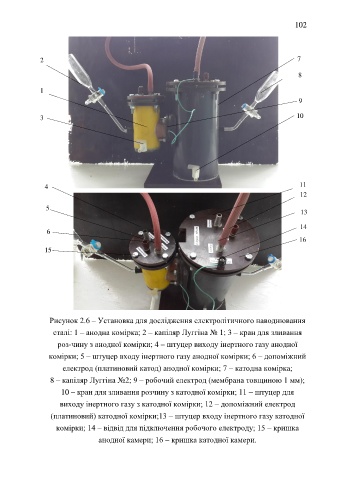

Рисунок 2.6 – Установка для дослідження електролітичного наводнювання

сталі: 1 – анодна комірка; 2 – капіляр Луггіна № 1; 3 – кран для зливання
роз-чину з анодної комірки; 4 – штуцер виходу інертного газу анодної

комірки; 5 – штуцер входу інертного газу анодної комірки; 6 – допоміжний

електрод (платиновий катод) анодної комірки; 7 – катодна комірка;
8 – капіляр Луггіна №2; 9 – робочий електрод (мембрана товщиною 1 мм);

10 – кран для зливання розчину з катодної комірки; 11 – штуцер для

виходу інертного газу з катодної комірки; 12 – допоміжний електрод
(платиновий) катодної комірки;13 – штуцер входу інертного газу катодної

комірки; 14 – відвід для підключення робочого електроду; 15 – кришка

анодної камери; 16 – кришка катодної камери.
