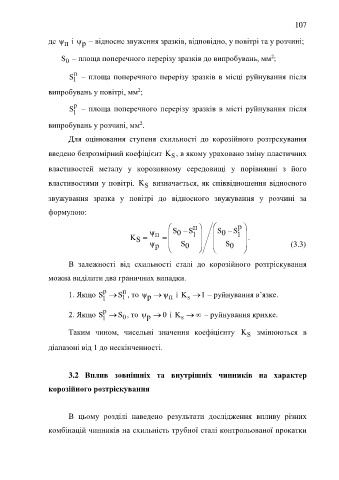

Page 107 - DISS_NYRKOVA

107

де ψ і ψ – відносне звуження зразків, відповідно, у повітрі та у розчині;
п
р
2
S – площа поперечного перерізу зразків до випробувань, мм ;
0
п
S – площа поперечного перерізу зразків в місці руйнування після
1
2
випробувань у повітрі, мм ;
р
S – площа поперечного перерізу зразків в місті руйнування після
1
2
випробувань у розчині, мм .

Для оцінювання ступеня схильності до корозійного розтрскування

введено безрозмірний коефіцієнт K , в якому ураховано зміну пластичних
S
властивостей металу у корозивному середовищі у порівнянні з його

властивостями у повітрі. K визначається, як співвідношення відносного
S
звужування зразка у повітрі до відносного звужування у розчині за

формулою:

 п   р 
S
S
ψ п  0 S 1   0 S 1 
K S       .
ψ р  S 0   S 0  (3.3)
   
В залежності від схильності сталі до корозійного розтріскування

можна виділити два граничних випадки.

п
р
1. Якщо S  S , то ψ  ψ і K  1 – руйнування в’язке.
п
р
1 1 s
р
2. Якщо S  S , то ψ  і K   – руйнування крихке.
0
р
1 0 s
Таким чином, чисельні значення коефіцієнту K змінюються в
S
діапазоні від 1 до нескінченності.

3.2 Вплив зовнішніх та внутрішніх чинників на характер

корозійного розтріскування

В цьому розділі наведено результати дослідження впливу різних

комбінацій чинників на схильність трубної сталі контрольованої прокатки
