Page 109 - DISS_NYRKOVA

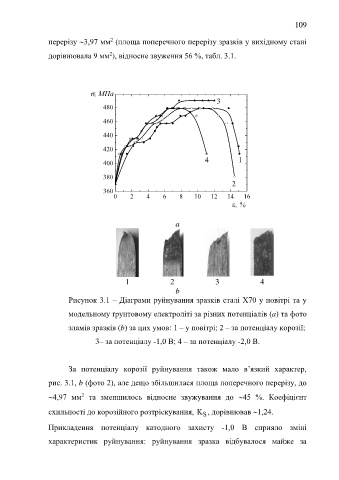

109

2
перерізу 3,97 мм (площа поперечного перерізу зразків у вихідному стані
2
дорівнювала 9 мм ), відносне звуження 56 %, табл. 3.1.

, МПа
3
480

460

440

420
4 1
400

380
2
360
0 2 4 6 8 10 12 14 16

, %

a

1 2 3 4
b
Рисунок 3.1 – Діаграми руйнування зразків сталі Х70 у повітрі та у

модельному ґрунтовому електроліті за різних потенціалів (a) та фото

зламів зразків (b) за цих умов: 1 – у повітрі; 2 – за потенціалу корозії;

3– за потенціалу -1,0 В; 4 – за потенціалу -2,0 В.

За потенціалу корозії руйнування також мало в’язкий характер,

рис. 3.1, b (фото 2), але дещо збільшилася площа поперечного перерізу, до

2
4,97 мм та зменшилось відносне звужування до 45 %. Коефіцієнт
схильності до корозійного розтріскування, K , дорівнював 1,24.
S

Прикладення потенціалу катодного захисту -1,0 В сприяло зміні

характеристик руйнування: руйнування зразка відбувалося майже за
