Page 107 - ЛІТЕРАТУРНИЙ ОГЛЯД

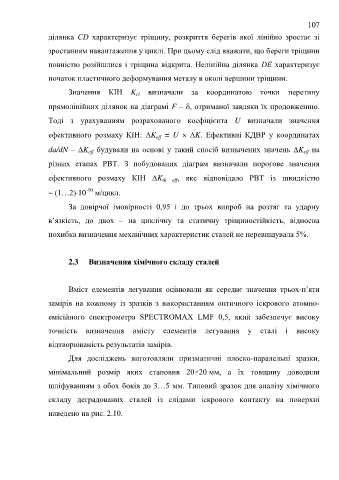

107

ділянка СD характеризує тріщину, розкриття берегів якої лінійно зростає зі

зростанням навантаження у циклі. При цьому слід вважати, що береги тріщини

повністю розійшлися і тріщина відкрита. Нелінійна ділянка DЕ характеризує

початок пластичного деформування металу в околі вершини тріщини.

Значення КІН K визначали за координатою точки перетину
cl
прямолінійних ділянок на діаграмі F – , отриманої завдяки їх продовженню.

Тоді з урахуванням розрахованого коефіцієнта U визначали значення

ефективного розмаху КІН: K = U  K. Ефективні КДВР у координатах
eff
da/dN – K будували на основі у такий спосіб визначених значень K на
eff
eff
різних етапах РВТ. З побудованих діаграм визначали порогове значення

ефективного розмаху КІН K th eff , яке відповідало РВТ із швидкістю

-10
 (1…2)10 м/цикл.
За довірчої імовірності 0,95 і до трьох випроб на розтяг та ударну

в’язкість, до двох – на циклічну та статичну тріщиностійкість, відносна

похибка визначення механічних характеристик сталей не перевищувала 5%.

2.3 Визначення хімічного складу сталей

Вміст елементів легування оцінювали як середнє значення трьох-п’яти

замірів на кожному із зразків з використанням оптичного іскрового атомно-
емісійного спектрометра SPECTROMAX LMF 0,5, який забезпечує високу

точність визначення вмісту елементів легування у сталі і високу
відтворюваність результатів замірів.

Для досліджень виготовляли призматичні плоско-паралельні зразки,
мінімальний розмір яких становив 20×20 мм, а їх товщину доводили

шліфуванням з обох боків до 3…5 мм. Типовий зразок для аналізу хімічного

складу деградованих сталей із слідами іскрового контакту на поверхні

наведено на рис. 2.10.
