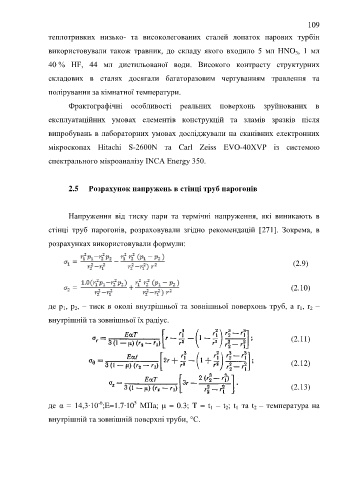

109

теплотривких низько- та високолегованих сталей лопаток парових турбін

використовували також травник, до складу якого входило 5 мл HNO , 1 мл
3
40 % HF, 44 мл дистильованої води. Високого контрасту структурних

складових в сталях досягали багаторазовим чергуванням травлення та

полірування за кімнатної температури.

Фрактографічні особливості реальних поверхонь зруйнованих в

експлуатаційних умовах елементів конструкцій та зламів зразків після

випробувань в лабораторних умовах досліджували на сканівних електронних

мікроскопах Hitachi S-2600N та Carl Zeiss EVO-40XVP із системою

спектрального мікроаналізу INCA Energy 350.

2.5 Розрахунок напружень в стінці труб парогонів

Напруження від тиску пари та термічні напруження, які виникають в

стінці труб парогонів, розраховували згідно рекомендацій [271]. Зокрема, в

розрахунках використовували формули:

(2.9)

(2.10)

де p , p , – тиск в околі внутрішньої та зовнішньої поверхонь труб, а r , r –
1
1
2
2
внутрішній та зовнішньої їх радіус.
(2.11)

(2.12)

(2.13)

5
-6
де α = 14,3∙10 ;E=1.7∙10 МПа; μ = 0.3; T = t – t ; t та t – температура на
2
1
2
1
внутрішній та зовнішній поверхні труби, °С.
