106

а б

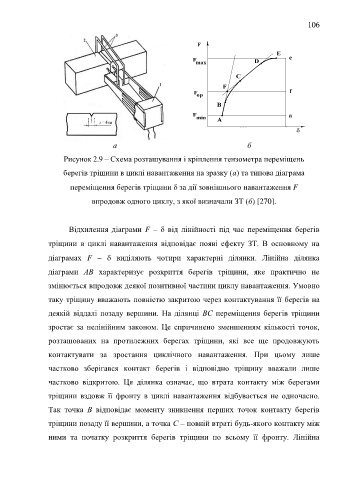

Рисунок 2.9 – Схема розташування і кріплення тензометра переміщень

берегів тріщини в циклі навантаження на зразку (а) та типова діаграма

переміщення берегів тріщини  за дії зовнішнього навантаження F

впродовж одного циклу, з якої визначали ЗТ (б) [270].

Відхилення діаграми F –  від лінійності під час переміщення берегів

тріщини в циклі навантаження відповідає появі ефекту ЗТ. В основному на

діаграмах F –  виділяють чотири характерні ділянки. Лінійна ділянка

діаграми АВ характеризує розкриття берегів тріщини, яке практично не

змінюється впродовж деякої позитивної частини циклу навантаження. Умовно

таку тріщину вважають повністю закритою через контактування її берегів на

деякій віддалі позаду вершини. На ділянці ВС переміщення берегів тріщини

зростає за нелінійним законом. Це спричинено зменшенням кількості точок,

розташованих на протилежних берегах тріщини, які все ще продовжують

контактувати за зростання циклічного навантаження. При цьому лише

частково зберігався контакт берегів і відповідно тріщину вважали лише

частково відкритою. Ця ділянка означає, що втрата контакту між берегами

тріщини вздовж її фронту в циклі навантаження відбувається не одночасно.

Так точка В відповідає моменту зникнення перших точок контакту берегів

тріщини позаду її вершини, а точка С – повній втраті будь-якого контакту між

ними та початку розкриття берегів тріщини по всьому її фронту. Лінійна
