103

а б

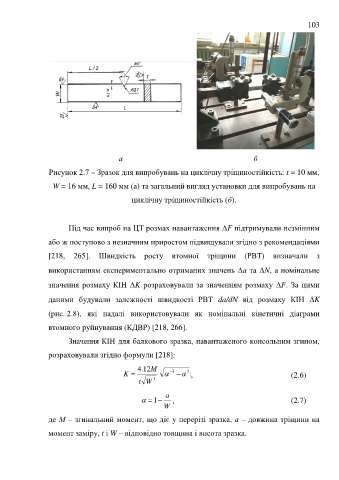

Рисунок 2.7 – Зразок для випробувань на циклічну тріщиностійкість: t = 10 мм,

W = 16 мм, L = 160 мм (а) та загальний вигляд установки для випробувань на

циклічну тріщиностійкість (б).

Під час випроб на ЦТ розмах навантаження F підтримували незмінним

або ж поступово з незначним приростом підвищували згідно з рекомендаціями

[218, 265]. Швидкість росту втомної тріщини (РВТ) визначали з

використанням експериментально отриманих значень а та N, а номінальне

значення розмаху КІН K розраховували за значенням розмаху F. За цими

даними будували залежності швидкості РВТ da/dN від розмаху КІН K

(рис. 2.8), які надалі використовували як номінальні кінетичні діаграми

втомного руйнування (КДВР) [218, 266].

Значення КІН для балкового зразка, навантаженого консольним згином,

розраховували згідно формули [218]:

. 4 12M

3
K     3 ; , (2.6)
t W 3
a
 1  , (2.7)
W

де М – згинальний момент, що діє у перерізі зразка, а – довжина тріщини на

момент заміру, t і W – відповідно товщина і висота зразка.
