Page 300 - Korniy_dyser

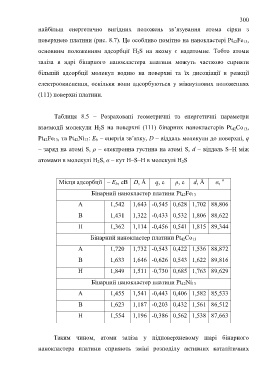

300

найбільш енергетично вигідних положень зв’язування атома сірки з
поверхнею платини (рис. 8.7). Це особливо помітно на нанокластері Pt 42Fe 13,

основним положенням адсорбції Н 2S на якому є надатомне. Тобто атоми
заліза в ядрі бінарного нанокластера платини можуть частково сприяти

більшій адсорбції молекул водню на поверхні та їх дисоціації в реакції
електроокиснення, оскільки вони адсорбуються у міжвузлових положеннях

(111) поверхні платини.

Таблиця 8.5 – Розраховані геометричні та енергетичні параметри

взаємодії молекули H 2S на поверхні (111) бінарних нанокластерів Pt 42Co 13,

Pt 42Fe 13, та Pt 42Ni 13: E b – енергія зв’язку, D – віддаль молекули до поверхні, q

– заряд на атомі S, ρ – електронна густина на атомі S, d – віддаль S–Н між

атомами в молекулі H 2S, α – кут Н–S–Н в молекулі H 2S

o
Місця адсорбції – E b, eB D, Å q, e ρ, e d, Å α,

Бінарний нанокластер платини Pt 42Fe 13

A 1,542 1,643 -0,545 0,628 1,702 88,806

B 1,431 1,322 -0,433 0,532 1,806 88,622

H 1,362 1,114 -0,456 0,541 1,815 89,344

Бінарний нанокластер платини Pt 42Co 13

A 1,720 1,732 -0,543 0,422 1,536 88,872

B 1,633 1,646 -0,626 0,543 1,622 89,816

H 1,849 1,511 -0,730 0,685 1,763 89,629

Бінарний нанокластер платини Pt 42Ni 13

A 1,455 1,541 -0,443 0,406 1,582 85,533

B 1,623 1,187 -0,203 0,432 1,561 86,512

H 1,554 1,196 -0,386 0,562 1,538 87,663

Таким чином, атоми заліза у підповерхневому шарі бінарного

нанокластера платини сприяють зміні розподілу активних каталітичних
