Page 304 - Korniy_dyser

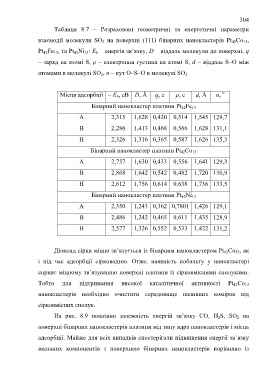

304

Таблиця 8.7 – Розраховані геометричні та енергетичні параметри

взаємодії молекули SО 2 на поверхні (111) бінарних нанокластерів Pt 42Co 13,

Pt 42Fe 13, та Pt 42Ni 13: E b – енергія зв’язку, D – віддаль молекули до поверхні, q
– заряд на атомі S, ρ – електронна густина на атомі S, d – віддаль S–О між

атомами в молекулі SО 2, α – кут О–S–О в молекулі SО 2

o
Місця адсорбції – E b, eB D, Å q, e ρ, e d, Å α,

Бінарний нанокластер платини Pt 42Fe 13

A 2,315 1,628 0,420 0,514 1,545 129,7

B 2,286 1,413 0,468 0,566 1,628 131,1

H 2,326 1,316 0,365 0,587 1,626 135,3

Бінарний нанокластер платини Pt 42Co 13

A 2,757 1,630 0,433 0,556 1,641 129,3

B 2,868 1,642 0,542 0,482 1,720 130,9

H 2,612 1,756 0,614 0,638 1,736 133,5

Бінарний нанокластер платини Pt 42Ni 13

A 2,350 1,243 0,362 0,7801 1,426 129,1

B 2,486 1,242 0,465 0,611 1,435 128,9

H 2,577 1,326 0,552 0,533 1,422 131,2

Діоксид сірки міцно зв’язується із бінарним нанокластером Pt 42Co 13, як

і під час адсорбції сірководню. Отже, наявність кобальту у нанокластері

сприяє міцному зв’язуванню поверхні платини із сірковмісними сполуками.

Тобто для підтримання високої каталітичної активності Pt 42Co 13

нанокластерів необхідно очистити середовище паливних комірок від

сірковмісних сполук.

На рис. 8.9 показано залежність енергій зв’язку CO, H 2S, SO 2 на

поверхні бінарних нанокластерів платини від типу ядра нанокластерів і місць

адсорбції. Майже для всіх випадків спостерігали підвищення енергії зв’язку

вказаних компонентів з поверхнею бінарних нанокластерів порівняно із
