Page 183 - Korniy_dyser

183

кристалографічні осі орієнтуються в одному напрямку, який, в загальному
випадку, називають текстурою. Текстура металу значно впливає на його

хімічну активність через різну конфігурацію зв’язків поверхневих атомів на
різних кристалографічних гранях [328]. Тому швидкість розчинення різних

граней металів у розчинах електролітів є різною.
Основною причиною, що зумовлює різну швидкість розчинення граней

різних кристалографічних орієнтацій, є різна густина упаковки атомів в цих

гранях, або різна вільна питома поверхнева енергія. Найменш

щільноупакована грань володіє найбільшою питомою поверхневою енергією

а швидкість розчинення її найбільша. Однак необхідно враховувати в даному

випадку також вплив деформування складових сплавів різної

кристалографічної орієнтації на адсорбційні параметри взаємодії із

компонентами середовища.

Результати розрахунку впливу деформації розтягу кластерів

інтерметалідів на відносні енергії зв’язку молекул води та хлорид-іонів на їх

поверхнях [329] наведено в таблиці 3.9 та рис. 3.20 Розрахункові дані в

таблицях, подані в дужках, стосуються розрахунку методом функціоналу

густини з обмінно-кореляційним функціоналом В88LYP у базисі DZVP з

валентною поляризацією.

, % 25 (100) Al Сu

20
2
(110) Al Сu
2
(110) Al СuMg
2
15
10

5

0
0,5 1,0 1,5 2,0
, %

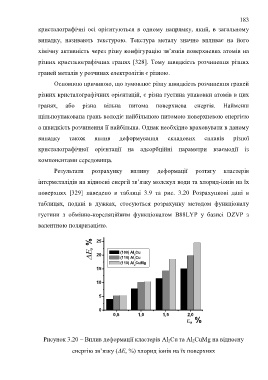

Рисунок 3.20 – Вплив деформації кластерів Al 2Cu та Al 2CuMg на відносну

енергію зв’язку (Е, %) хлорид іонів на їх поверхнях
