Page 187 - Korniy_dyser
P. 187

187

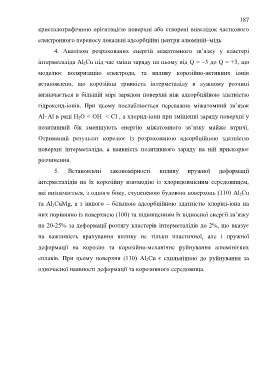

                  кристалографічною орієнтацією поверхні або створені внаслідок часткового
                  електронного переносу локальні адсорбційні центри алюміній–мідь.


                         4.  Аналізом  розрахованих  енергій  міжатомного  зв’язку  у  кластері
                  інтерметаліда Al 2Cu під час зміни заряду на ньому від Q = –3 до Q = +3, що


                  моделює  поляризацію  електрода,  та  впливу  корозійно-активних  іонів
                  встановлено,  що  корозійна  тривкість  інтерметаліду  в  лужному  розчині


                  визначається  в  більшій  мірі  зарядом  поверхні  ніж  адсорбційною  здатністю

                  гідроксид-іонів.  При  цьому  послаблюється  переважно  міжатомний  зв’язок
                                                     –
                                              –
                  Al–Al в ряді H 2O < OH  < Cl , а хлорид-іони при зміщенні заряду поверхні у
                  позитивний  бік  зменшують  енергію  міжатомного  зв’язку  майже  втричі.

                  Отриманий  результат  корелює  із  розрахованою  адсорбційною  здатністю

                  поверхні  інтерметаліда,  а  наявність  позитивного  заряду  на  ній  прискорює

                  розчинення.

                         5.    Встановлені        закономірності        впливу      пружної       деформації

                  інтерметалідів  на  їх  корозійну  взаємодію  із  хлоридовмісним  середовищем,

                  які визначається, з одного боку, ступеневою будовою поверхонь (110) Al 2Cu

                  та Al 2CuMg, а з  іншого  – більшою адсорбційною здатністю  хлорид-іона  на

                  них порівняно із поверхнею (100) та підвищенням їх відносної енергії зв’язку

                  на 20-25% за деформації розтягу кластерів інтерметалідів до 2%, що вказує

                  на  важливість  врахування  впливу  не  тільки  пластичної,  але  і  пружної

                  деформації  на  корозію  та  корозійно-механічне  руйнування  алюмінієвих

                  сплавів.  При  цьому  поверхня  (110)  Al 2Cu  є  схильнішою  до  руйнування  за

                  одночасної наявності деформації та корозивного середовища.
   182   183   184   185   186   187   188   189   190   191   192
