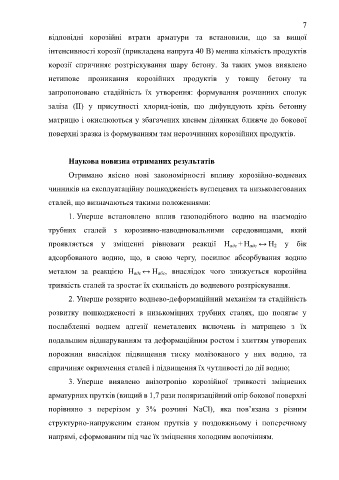

Page 7 - Дисертація ГРЕДІЛЬ_ФМІ

7
відповідні корозійні втрати арматури та встановили, що за вищої

інтенсивності корозії (прикладена напруга 40 В) менша кількість продуктів

корозії спричиняє розтріскування шару бетону. За таких умов виявлено

нетипове проникання корозійних продуктів у товщу бетону та

запропоновано стадійність їх утворення: формування розчинних сполук

заліза (ІІ) у присутності хлорид-іонів, що дифундують крізь бетонну

матрицю і окислюються у збагачених киснем ділянках ближче до бокової

поверхні зразка із формуванням там нерозчинних корозійних продуктів.

Наукова новизна отриманих результатів
Отримано якісно нові закономірності впливу корозійно-водневих

чинників на експлуатаційну пошкодженість вуглецевих та низьколегованих

сталей, що визначаються такими положеннями:
1. Уперше встановлено вплив газоподібного водню на взаємодію

трубних сталей з корозивно-наводнювальними середовищами, який

проявляється у зміщенні рівноваги реакції H адс +H адс ↔ H 2 у бік

адсорбованого водню, що, в свою чергу, посилює абсорбування водню
металом за реакцією H адс ↔ H абс, внаслідок чого знижується корозійна

тривкість сталей та зростає їх схильність до водневого розтріскування.
2. Уперше розкрито воднево-деформаційний механізм та стадійність

розвитку пошкодженості в низькоміцних трубних сталях, що полягає у
послабленні воднем адгезії неметалевих включень із матрицею з їх

подальшим відшаруванням та деформаційним ростом і злиттям утворених

порожнин внаслідок підвищення тиску молізованого у них водню, та

спричиняє окрихчення сталей і підвищення їх чутливості до дії водню;

3. Уперше виявлено анізотропію корозійної тривкості зміцнених

арматурних прутків (вищий в 1,7 рази поляризаційний опір бокової поверхні

порівняно з перерізом у 3% розчині NaCl), яка пов’язана з різним

структурно-напруженим станом прутків у поздовжньому і поперечному

напрямі, сформованим під час їх зміцнення холодним волочінням.
