Page 6 - Дисертація ГРЕДІЛЬ_ФМІ
P. 6

6

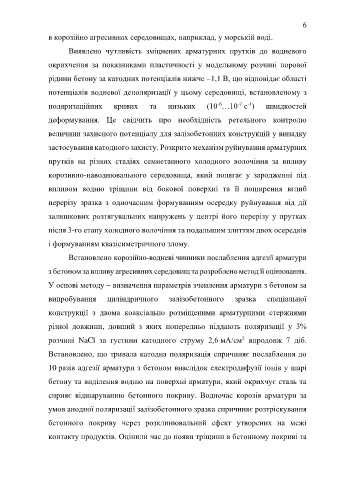

                  в корозійно агресивних середовищах, наприклад, у морській воді.
                         Виявлено  чутливість  зміцнених  арматурних  прутків  до  водневого

                  окрихчення  за  показниками  пластичності  у  модельному  розчині  порової

                  рідини бетону за катодних потенціалів нижче –1,1 В, що відповідає області

                  потенціалів водневої деполяризації у цьому середовищі, встановленому з

                  поляризаційних         кривих       та    низьких       (10 …10  с )        швидкостей
                                                                                     -7
                                                                                        -1
                                                                             -6
                  деформування.  Це  свідчить  про  необхідність  ретельного  контролю
                  величини захисного потенціалу для залізобетонних конструкцій у випадку

                  застосування катодного захисту. Розкрито механізм руйнування арматурних

                  прутків  на  різних  стадіях  семиетапного  холодного  волочіння  за  впливу

                  корозивно-наводнювального  середовища,  який  полягає  у  зародженні  під

                  впливом  водню  тріщини  від  бокової  поверхні  та  її  поширення  вглиб

                  перерізу  зразка  з  одночасним  формуванням  осередку  руйнування  від  дії

                  залишкових  розтягувальних  напружень  у  центрі  його  перерізу  у  прутках

                  після 3-го етапу холодного волочіння та подальшим злиттям двох осередків


                  і формуванням квазісиметричного злому.

                         Встановлено корозійно-водневі чинники послаблення адгезії арматури

                  з бетоном за впливу агресивних середовищ та розроблено метод її оцінювання.

                  У основі методу – визначення параметрів зчеплення арматури з бетоном за
                  випробування         циліндричного        залізобетонного         зразка     спеціальної


                  конструкції  з  двома  коаксіально  розміщеними  арматурними  стержнями
                  різної  довжини,  довший  з  яких  попередньо  піддають  поляризації  у  3%


                                                                                      2
                  розчині  NaCl  за  густини  катодного  струму  2,6 мА/см   впродовж  7  діб.
                  Встановлено, що тривала катодна поляризація спричиняє послаблення до

                  10 разів адгезії арматури з бетоном внаслідок електродифузії іонів у шарі

                  бетону та виділення водню на поверхні арматури, який окрихчує сталь та

                  сприяє  відшаруванню  бетонного  покриву.  Водночас  корозія  арматури  за

                  умов анодної поляризації залізобетонного зразка спричиняє розтріскування

                  бетонного  покриву  через  розклинювальний  ефект  утворених  на  межі

                  контакту продуктів. Оцінили час до появи тріщини в бетонному покриві та
   1   2   3   4   5   6   7   8   9   10   11
