Page 2 - Дисертація ГРЕДІЛЬ_ФМІ

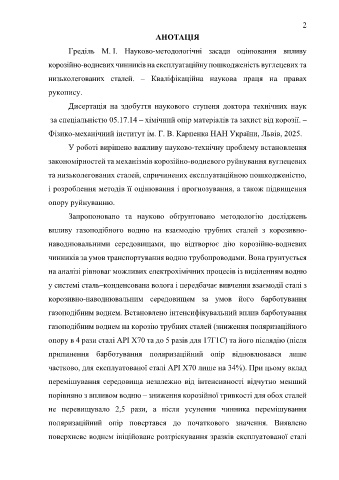

2

АНОТАЦІЯ
Греділь М. І. Науково-методологічні засади оцінювання впливу

корозійно-водневих чинників на експлуатаційну пошкодженість вуглецевих та

низьколегованих сталей. – Кваліфікаційна наукова праця на правах

рукопису.

Дисертація на здобуття наукового ступеня доктора технічних наук

за спеціальністю 05.17.14 – хімічний опір матеріалів та захист від корозії. –

Фізико-механічний інститут ім. Г. В. Карпенка НАН України, Львів, 2025.
У роботі вирішено важливу науково-технічну проблему встановлення

закономірностей та механізмів корозійно-водневого руйнування вуглецевих

та низьколегованих сталей, спричинених експлуатаційною пошкодженістю,

і розроблення методів її оцінювання і прогнозування, а також підвищення

опору руйнуванню.
Запропоновано та науково обґрунтовано методологію досліджень

впливу газоподібного водню на взаємодію трубних сталей з корозивно-
наводнювальними середовищами, що відтворює дію корозійно-водневих

чинників за умов транспортування водню трубопроводами. Вона грунтується
на аналізі рівноваг можливих електрохімічних процесів із виділенням водню

у системі сталь–конденсована волога і передбачає вивчення взаємодії сталі з
корозивно-наводнювальним середовищем за умов його барботування

газоподібним воднем. Встановлено інтенсифікувальний вплив барботування
газоподібним воднем на корозію трубних сталей (зниження поляризаційного

опору в 4 рази сталі АРІ Х70 та до 5 разів для 17Г1С) та його післядію (після

припинення барботування поляризаційний опір відновлювався лише

частково, для експлуатованої сталі АРІ Х70 лише на 34%). При цьому вклад

перемішування середовища незалежно від інтенсивності відчутно менший

порівняно з впливом водню – зниження корозійної тривкості для обох сталей

не перевищувало 2,5 рази, а після усунення чинника перемішування

поляризаційний опір повертався до початкового значення. Виявлено

поверхневе воднем ініційоване розтріскування зразків експлуатованої сталі
