Page 4 - Дисертація ГРЕДІЛЬ_ФМІ
P. 4

4

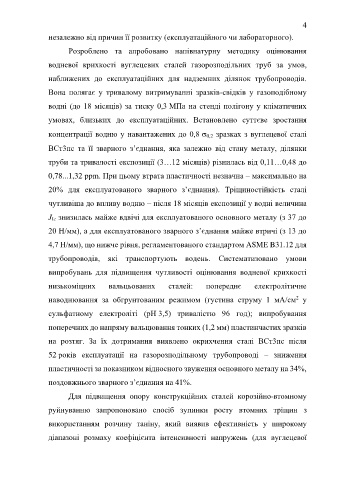

                  незалежно від причин її розвитку (експлуатаційного чи лабораторного).
                         Розроблено  та  апробовано  напівнатурну  методику  оцінювання

                  водневої  крихкості  вуглецевих  сталей  газорозподільних  труб  за  умов,

                  наближених  до  експлуатаційних  для  надземних  ділянок  трубопроводів.

                  Вона  полягає  у  тривалому  витримуванні  зразків-свідків  у  газоподібному

                  водні (до 18 місяців) за тиску 0,3 МПа на стенді полігону у кліматичних


                  умовах,  близьких  до  експлуатаційних.  Встановлено  суттєве  зростання
                  концентрації водню у навантажених до 0,8  0,2 зразках з вуглецевої сталі


                  ВСт3пс  та  її  зварного  з’єднання,  яка  залежно  від  стану  металу,  ділянки
                  труби та тривалості експозиції (3…12 місяців) різнилась від 0,11…0,48 до


                  0,78...1,32 ppm. При цьому втрата пластичності незначна – максимально на

                  20%  для  експлуатованого  зварного  з’єднання).  Тріщиностійкість  сталі

                  чутливіша до впливу водню – після 18 місяців експозиції у водні величина

                  J Iс знизилась майже вдвічі для експлуатованого основного металу (з 37 до

                  20 Н/мм), а для експлуатованого зварного з’єднання майже втричі (з 13 до

                  4,7 Н/мм), що нижче рівня, регламентованого стандартом ASME B31.12 для

                  трубопроводів,  які  транспортують  водень.  Систематизовано  умови

                  випробувань  для  підвищення  чутливості  оцінювання  водневої  крихкості

                  низькоміцних         вальцьованих         сталей:      попереднє        електролітичне

                  наводнювання  за  обгрунтованим  режимом  (густина  струму  1  мА/см   у
                                                                                                         2
                  сульфатному  електроліті  (рН 3,5)  тривалістю  96  год);  випробування

                  поперечних до напряму вальцювання тонких (1,2 мм) пластинчастих зразків

                  на  розтяг.  За  їх  дотримання  виявлено  окрихчення  сталі  ВСт3пс  після

                  52 років  експлуатації  на  газорозподільному  трубопроводі  –  зниження

                  пластичності за показником відносного звуження основного металу на 34%,

                  поздовжнього зварного з’єднання на 41%.

                         Для  підвищення  опору  конструкційних  сталей  корозійно-втомному

                  руйнуванню  запропоновано  спосіб  зупинки  росту  втомних  тріщин  з

                  використанням  розчину  таніну,  який  виявив  ефективність  у  широкому

                  діапазоні  розмаху  коефіцієнта  інтенсивності  напружень  (для  вуглецевої
   1   2   3   4   5   6   7   8   9
