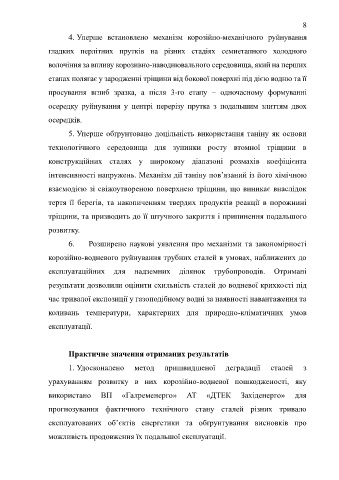

Page 8 - Дисертація ГРЕДІЛЬ_ФМІ

8
4. Уперше встановлено механізм корозійно-механічного руйнування

гладких перлітних прутків на різних стадіях семиетапного холодного

волочіння за впливу корозивно-наводнювального середовища, який на перших

етапах полягає у зародженні тріщини від бокової поверхні під дією водню та її

просування вглиб зразка, а після 3-го етапу – одночасному формуванні

осередку руйнування у центрі перерізу прутка з подальшим злиттям двох

осередків.
5. Уперше обґрунтовано доцільність використання таніну як основи

технологічного середовища для зупинки росту втомної тріщини в

конструкційних сталях у широкому діапазоні розмахів коефіцієнта

інтенсивності напружень. Механізм дії таніну пов’язаний із його хімічною

взаємодією зі свіжоутвореною поверхнею тріщини, що виникає внаслідок

тертя її берегів, та накопиченням твердих продуктів реакції в порожнині

тріщини, та призводить до її штучного закриття і припинення подальшого

розвитку.

6. Розширено наукові уявлення про механізми та закономірності

корозійно-водневого руйнування трубних сталей в умовах, наближених до
експлуатаційних для надземних ділянок трубопроводів. Отримані

результати дозволили оцінити схильність сталей до водневої крихкості під
час тривалої експозиції у газоподібному водні за наявності навантаження та

коливань температури, характерних для природно-кліматичних умов

експлуатації.

Практичне значення отриманих результатів

1. Удосконалено метод пришвидшеної деградації сталей з

урахуванням розвитку в них корозійно-водневої пошкодженості, яку

використано ВП «Галременерго» АТ «ДТЕК Західенерго» для

прогнозування фактичного технічного стану сталей різних тривало

експлуатованих об’єктів енергетики та обґрунтування висновків про

можливість продовження їх подальшої експлуатації.
